원래 장소:
CE/CCC/ISO
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-C

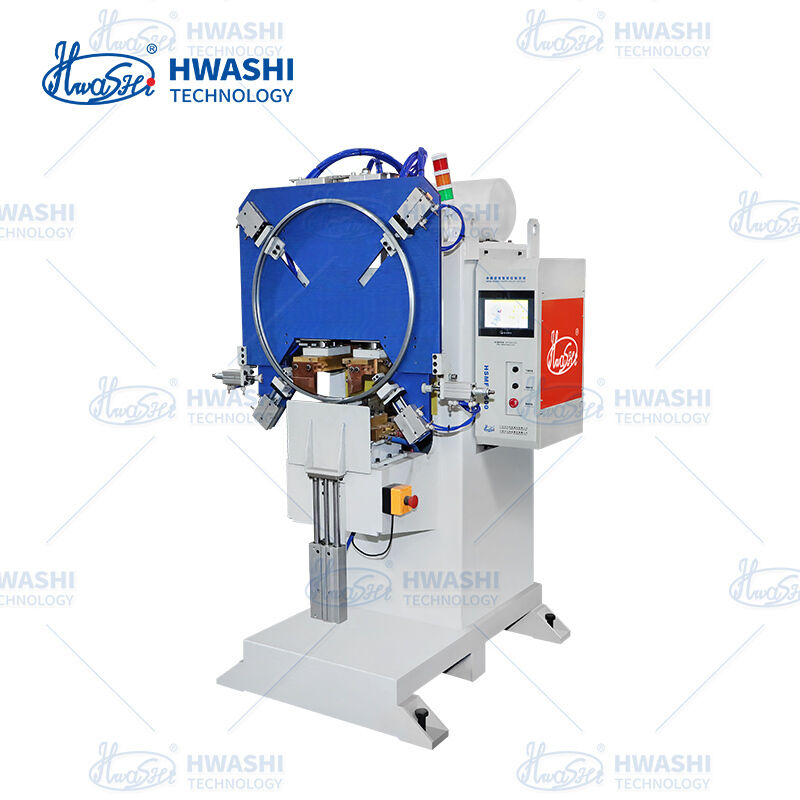

배럴 후프 잠금 클립용 Hwashi MFDC 이중 헤드 스폿 용접기를 소개합니다— 배럴 후프 잠금 클립의 동시 이중 지점 용접을 위해 처음부터 특별히 설계된 중주파 인버터 DC 점용접 기계입니다. 대칭적인 용접 품질, 높은 처리량, 아연 도금 강철 후프의 안정적인 성능을 요구하는 드럼 제조업체를 위해 설계되었습니다.

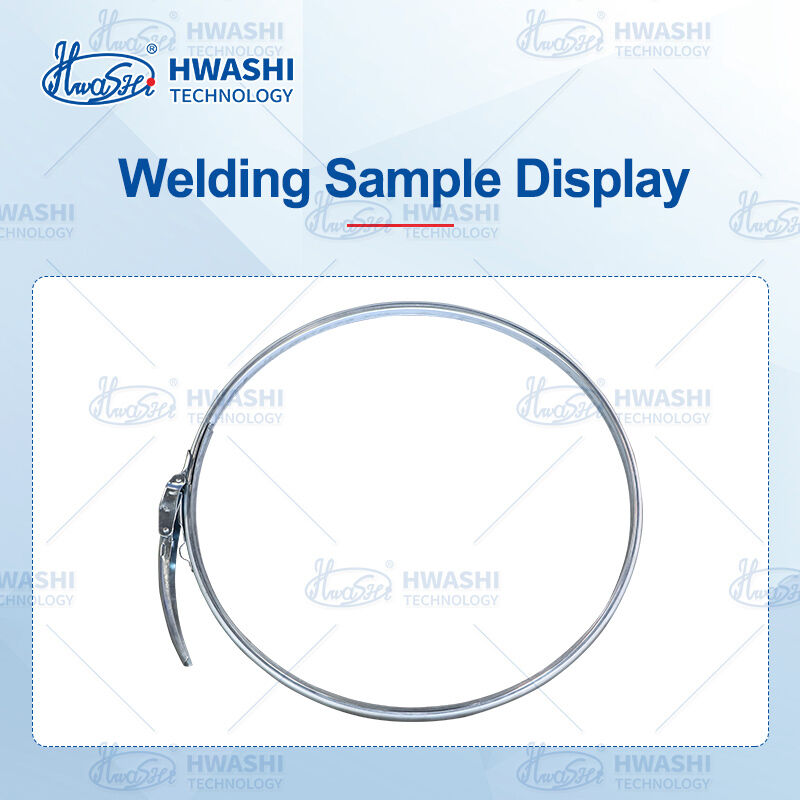

배럴 후프 잠금 클립에는 래치 메커니즘의 각 측면에 하나씩 두 개의 부착 지점이 있습니다. 용접 중 하나라도 실패하면 후프가 헐거워지고 씰이 파손되어 내용물이 누출됩니다. 잠금 클립은 전체 배럴 후프 어셈블리에서 가장 중요한 조인트이며, 배럴을 열고 닫고 운반할 때마다 지속적인 기계적 응력을 받습니다.

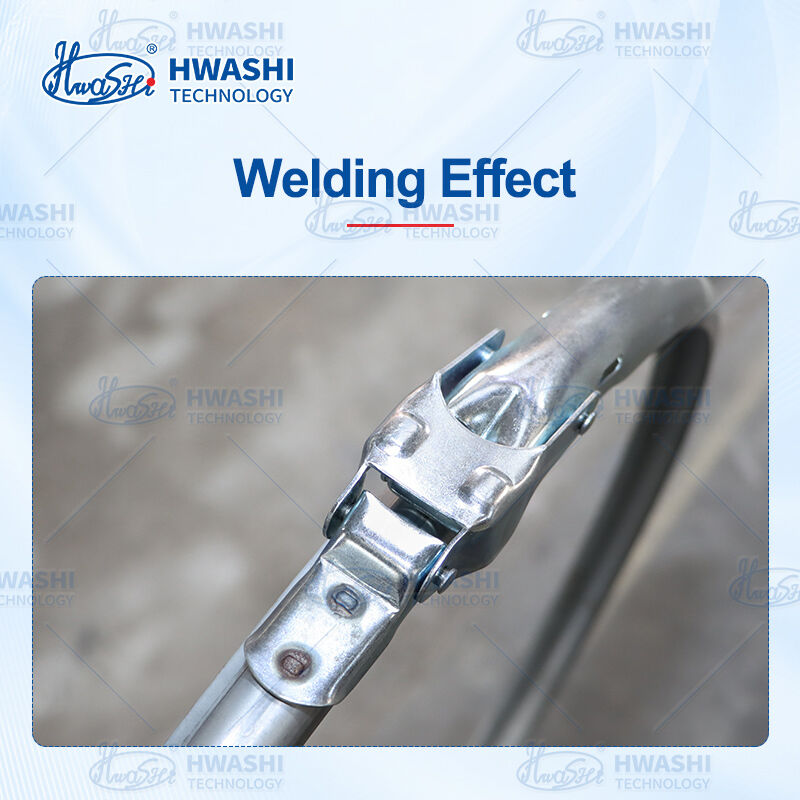

Hwashi MFDC 더블 헤드 스폿 용접기는 독립적으로 제어되지만 완벽하게 동기화된 전류 및 압력으로 두 부착 지점을 동시에 용접하여 용접 비대칭을 제거합니다. 두 헤드 모두 동일한 주기로 발사되어 매번 동일한 너겟 크기, 동일한 관통력 및 동일한 인장 강도를 갖는 두 개의 용접을 생성합니다.
제공:MFDC 인버터 기술1000Hz에서 작동하는 이 기계는 아연 코팅이 증발하기 전에 단단한 덩어리를 형성하는 빠르고 집중된 에너지 펄스를 전달하므로 스패터, 탄 자국 또는 코팅 손상 없이 아연 도금 강철 후프에 이상적입니다. 그만큼공압 클램핑 시스템배럴 후프의 곡선 형상을 위해 특별히 설계되어 원통형 표면에서 완전하고 균일한 전극 접촉을 보장합니다.
와 함께후프당 3~5초 정도의 낮은 사이클 시간(적재 및 하역 포함) 및101개의 저장된 용접 프로그램사양 간의 즉각적인 전환을 위해 단일 작업자는 일관된 인증 등급 용접 품질로 교대당 수백 개의 후프를 처리할 수 있습니다.
기계는 완전 자동 주기로 전체 잠금 클립 용접 공정을 수행합니다.
PLC로 제어되는 자동 사이클은 수동 트리거링, 타이밍 판단 호출, 작업자에 따른 변동 없이 모든 단계를 관리합니다.
| 특징 | 혜택 |
|---|---|
| 듀얼 헤드 동시 용접 | 동일한 매개변수를 사용하여 한 사이클에 두 개의 잠금 클립 부착 지점을 용접하여 왼쪽과 오른쪽 조인트 간의 품질 비대칭을 제거합니다. |
| MFDC 인버터 기술(1000Hz) | 빠른 전류 상승, 짧은 용접 시간 - 아연 도금 후프의 아연 기화 방지, 스패터 및 탄 자국 제거, AC 대비 30% 이상의 에너지 절약 |
| ±1% 전류 제어 정밀도 | 모든 용접 사이클에서 일관된 너겟 품질 - 드럼 제조업체에 대한 UN 포장 인증 요구 사항을 충족합니다. |
| 곡면 고정 | 배럴 후프 형상에 맞게 설계된 맞춤형 모양의 전극 및 위치 지정 블록 - 후프 직경에 관계없이 원통형 표면에 완전하고 균일한 접촉을 보장합니다. |
| 완전 자동 용접 사이클 | 클램핑부터 해제까지 PLC 제어 시퀀스 - 인간의 가변성을 제거하고 새로운 작업자는 베테랑과 동일한 품질을 생산합니다. |
| 101개의 저장된 용접 프로그램 | 다양한 후프 크기, 스트립 두께 및 버클 디자인에 대한 즉각적인 리콜 - 테스트 용접 없이 몇 분 만에 전환 가능 |
| 3~5초 주기 시간 | 단일 작업자가 교대조당 수백 개의 후프를 완성하여 처리량 극대화 |
| 공압 클램핑 및 전극 작동 | 빠르고 반복 가능하며 부품 간 수동 조정이 필요 없음 — 일관된 힘 적용 |
| 3상 밸런스 입력 | 역률 보정이 필요하지 않음 - 그리드 부하를 줄이고 무효 전력 페널티를 제거합니다. |
| 목 | 사양 |
|---|---|
| 기계 유형 | 수직형, 더블 헤드 MFDC 스폿 용접기 |
| 용접 헤드 | 2개(좌우, 독립제어, 동시) |
| 인버터 주파수 | 1000Hz |
| 입력 전압 | 삼상 380V ±10%, 50/60Hz |
| 정격 용량 | 헤드당 63 / 100 / 150 KVA (선택 가능) |
| 최대. 2차 전류 | 헤드당 최대 20,000A |
| 듀티 사이클 | 50% |
| 전류 제어 정밀도 | ±1% |
| 전극 스트로크 | 상단 80mm / 하단 30mm |
| 전극력 | 200–1500 N(공압식, 조정 가능) |
| 용접 시간 범위 | 1~999ms |
| 자동 사이클 시간 | 3~5s/pc(로드/언로드 포함) |
| 저장된 프로그램 | 101 |
| 작동 모드 | 수동 로딩 / 자동 용접 사이클 |
| 공압 공급 | 0.4~0.6MPa |
| 냉각 | 수냉식(폐쇄 루프, 유량 모니터링) |
| 안전 | 라이트 커튼, 인터록, E-stop, 과부하 보호, 저압 경보 |
| CE 인증 | 예 |
