Name: 하와시 IBC 케이지 프레임 자동 생산 기계 50sec / pc 용접 효율 4 세트 MF DC 전원 공급원과 자동 기계 팔 배하
Brand: Guangdong Hwashi Technology inc.
SKU: WL-SQ-MF160Kx6
Price: 325,000.00 USD
Availability: InStock

집 > 상품 > IBC 토트 케이지 용접 기계 >

하와시 IBC 케이지 프레임 자동 생산 기계 50sec / pc 용접 효율 4 세트 MF DC 전원 공급원과 자동 기계 팔 배하

50sec/pc 용접 효율 IBC 케이지 프레임 자동 생산 기계

4 세트 MF DC 전원 IBC 토트 케이지 용접기

자동 기계 팔 배하 IBC 케이지 프레임 생산 라인

원래 장소:

중국

브랜드 이름:

Hwashi

인증:

CE/CCC/ISO

모델 번호:

WL-SQ-MF160Kx6

문의하기

조회를 요청하다

제품 상세정보

인증:

ISO9001

유형:

탱크 컨테이너

무게:

2000kg

수도관 크기:

G1 1/4

보증:

12개월

사양:

CE/CCC

Hs 코드:

표준 수출 포장

지불과 운송 용어

최소 주문 수량

1세트

가격

협상 가능

포장 세부 사항

바다 가치있는 나무 패키지

배달 시간

30 - 당신의 대금을 받은 후 60 근무일

지불 조건

협상

공급 능력

한 달에 50 세트

IBC 케이지 프레임 용접 기계 50sec/pc 효율 4 세트 MF DC 전원 및 자동 기계식 팔 배하

최고의 가격을 얻으십시오

화면

하와시 IBC 케이지 프레임 자동 생산 기계 50sec / pc 용접 효율 4 세트 MF DC 전원 공급원과 자동 기계 팔 배하

최고의 가격을 얻으십시오

화면

IBC 케이지 프레임 용접 기계 한 번에 6 점 용접 4 세트 MF DC 전원 공급원과 50sec/pc 효율

최고의 가격을 얻으십시오

화면

IBC 케이지 자동 생산 기계 2000kg 무게 24/7 연속 작동 및 시간당 80 케이지

최고의 가격을 얻으십시오

문의하기

+8613380655800

marketing@hwashi.com

지금 접촉하세요

제품 설명

화시 IBC 케이지 자동생산기

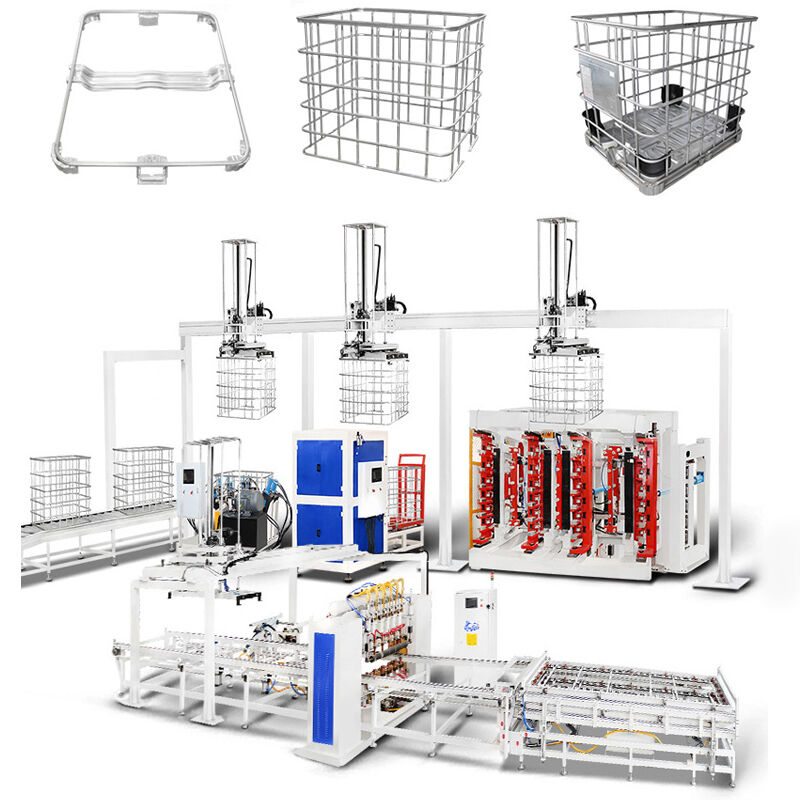

Hwashi IBC 케이지 프레임 자동 용접기는 IBC 케이지 프레임 제조를 위해 설계된 전문 생산 라인입니다. 이 포괄적인 시스템에는 케이지 프레임 자동 용접, 메시 하역 기계 팔, 메시 회전율 구조, 자동 프레임 벤딩 기계, 잠금 기계, 구멍 만들기 및 펀칭 기계, 자동 생산 라인 이동 기계 팔이 포함됩니다. 전체 라인에는 처음에 자재를 로드하고 마지막에 완제품을 내리는 작업자 2~3명만 필요합니다.

주요 장점

효율적인 에너지 소비:고급 용접 기술과 재료는 고효율 에너지 소비 비율을 보장하여 환경 의식을 입증하고 지속 가능한 개발을 지원합니다.

사용자 친화적인 인터페이스:직관적인 인터페이스는 운영을 단순화하고 교육 비용을 줄이며 운영 효율성을 향상시킵니다.

기술 사양

용접 효율성: 조각당 50초
용접 소스: 4 세트 MF DC 전원
피더 플랫폼 옵션: 단일 레이어 또는 이중 레이어
하역 시스템 옵션: 수동 하역 또는 자동 기계 팔 하역

생산 능력:1개당 50초

메인 용접 프레임 시스템

4개의 MF 변압기는 6개의 용접 전극 세트를 조절하여 각 지점에 대한 최적의 용접 품질을 보장합니다. 양측 피아노 스타일 용접 기술은 용접 공정을 크게 가속화하여 각 금속 그리드 메시를 1분 이내에 완성합니다.

이 설계에는 평평한 용접 위치를 보장하기 위해 상부 및 하부 공기 실린더가 통합되어 있습니다. 용접 전극은 나사 설계를 통해 사용할 때마다 내구성이 향상되었습니다.

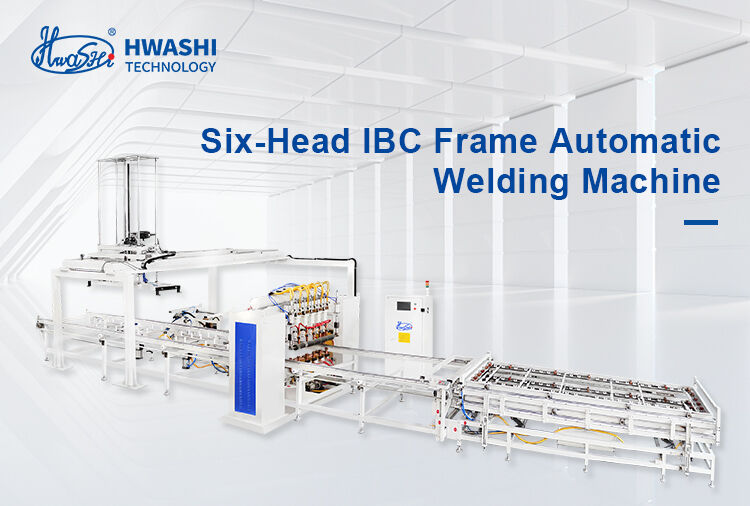

6헤드 IBC 프레임 자동용접기

용접 전원 시스템은 4세트의 고급 MF DC 전원을 갖추고 있어 6개 지점에서 동시 용접이 가능합니다. 이중층 고정 장치 피더는 용접이 다른 고정 장치에서 진행되는 동안 하나의 고정 장치에 자재를 로드할 수 있도록 하여 효율성을 향상시킵니다.

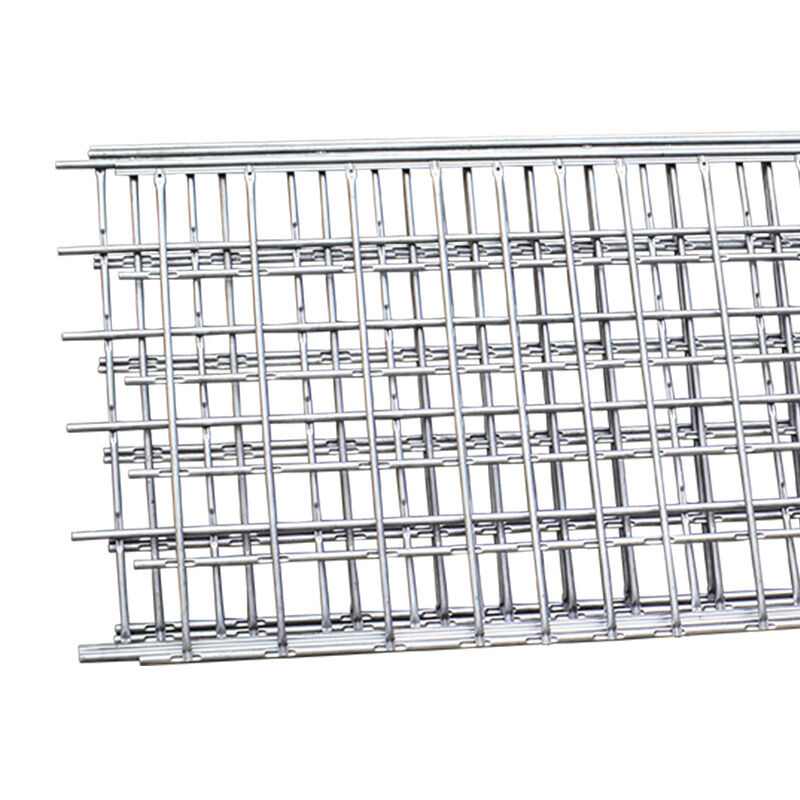

플랫 튜브 메시 및 견고한 용접 품질

용접 장치는 튜브를 독특하고 평평한 메시 구성으로 변환하여 강력하고 견고한 용접을 보장합니다. 전체 용접 공정은 평면 메쉬당 약 60초가 소요됩니다.

수직 이중 스테이션 IBC 프레임 벤딩 머신

이 종합 가공 기계는 안정적인 작동과 놀라운 효율성으로 고정밀 벤딩을 보장합니다.

평면 메쉬를 정사각형 모양으로 구부리기

벤딩 머신은 평평한 메쉬를 정밀한 사각형 프레임으로 전문적으로 변환하여 약 20-25초 안에 벤딩 공정을 완료합니다.

벤딩 빔 기능

CNC 가공 벤딩 빔으로 정확한 벤딩 각도 보장
벤딩 빔의 각 몰드는 벤딩 범위를 늘리기 위해 약 3mm 정도 위쪽 및 아래쪽으로 조정될 수 있습니다.
120도 금형 설계로 더욱 부드러운 굽힘 각도 구현

벤딩 프레임 구조

기계 프레임은 더 두꺼운 강철 기둥과 문 모양의 커버 패널을 갖춘 견고한 직사각형 디자인을 갖추고 있어 탁월한 견고성과 안정성을 보장합니다.

유압 스테이션

팔레트 탱크 메시를 구부리기 위해 특별히 설계된 이 유압식 스테이션은 정확한 치수(1200±5mm)*(1000±5mm)의 직사각형 프레임으로 형상을 형성하여 최적의 굽힘 성능을 보장합니다.

IBC 케이지 프레임 잠금 기계

이 응집력 있는 장치는 탁월한 삽입 정밀도, 강력한 잠금 강도, 안정성과 효율성의 완벽한 조화를 제공합니다.

잠금 효율성 및 품질

조정 가능한 클린칭 암

더 넓은 작업 범위를 위해 다양한 IBC 금속 케이지 디자인에 맞게 조정됨
유압 및 공압 설계로 기계 효율성 향상
파이프 측면의 자동 결합을 위해 설계되었습니다.

유압 클린칭 금형

유압 시스템은 파이프의 단단한 클린칭 지점을 생성하여 금속 케이지 균열을 방지합니다.

유압 스테이션

원활하고 효율적인 금속 케이지 생산을 보장하기 위해 자동 전송 장치가 장착되어 있습니다.

IBC 케이지 프레임 구멍 만들기 및 펀칭기

이 기계는 프레임에 구멍을 형성하여 베이스 프레임에 단단히 고정할 수 있습니다.

홀 가공 효율성 및 품질

유압력을 사용하면 전체 구멍 만들기 및 펀칭 과정이 약 25~30초 정도 소요됩니다.

기능은 다음과 같습니다:

프레스 몰드가 있는 프레스 헤드
유압 스테이션
펀칭 헤드 위치 패널
더 넓은 위치 지정 범위를 위한 왼쪽-오른쪽, 앞으로-뒤로 조정 가능한 위치 패널

IBC 케이지 베이스 프레임 용접기

7개의 용접 헤드를 갖춘 이 수평 구조 기계는 베이스 프레임 용접을 자동으로 완료합니다. 작업자는 자재를 적재하기만 하면 용접된 팔레트가 자동으로 하역됩니다.

제품특징

완전한 베이스 프레임 용접을 위한 7개의 용접 헤드를 갖춘 수평 구조
용접된 팔레트의 자동 하역
MF DC 250KVA 전원 3세트
비용을 낮추면서 제품 품질과 생산 속도를 높입니다.
수작업으로 인한 불안정한 용접 품질 문제 해결
더 높은 생산율과 자동화 수준

기술 사양 표

제품명	IBC 프레임 생산 라인	스타일	단일 행 /더블 행
최대 용접 폭	1200mm	최대 용접 길이	4250mm
상표	화시	색상	파랗고/황색/관례
장착된 전력	350kVA/400kVA	제품의 장소	중국 저장성
전압	3p 380V	재료	아연 도금 파이프
파이프의 두께	1-2mm	듀티 사이클	20%
파이프의 직경	14-20mm	빈도	50HZ/60HZ
파이프 적재 방식	수동/2 노동	케이블 크기	≥70mm³
작업 능력	350-450(480-550)개/8시간	공기관 크기	G1
노동수요	2-3 노동	수도관 크기	G1 1/4

생산 라인 레이아웃 기능

탱크 이송 시스템: 별도의 송풍기와 케이지 작업장이 있는 공장에 적합
사람의 개입 없이 테스트 탱크를 컨베이어를 통해 케이지 작업장으로 운반
IBC 굽힘, 클린칭 및 펀치 케이지 배치 영역
용접 팔레트 스타킹 영역
자동 팔레트 조립 경로
팔레트 용접 스테이션
회전 케이지 및 팔레트 조립 구역
안전한 통로 설계
자동 공급 기능이 있는 팔레트 플레이트 스타킹 영역
