벌크 컨테이너 IBC 케이지 탱크 프레임 생산 라인 용접 장비 기계

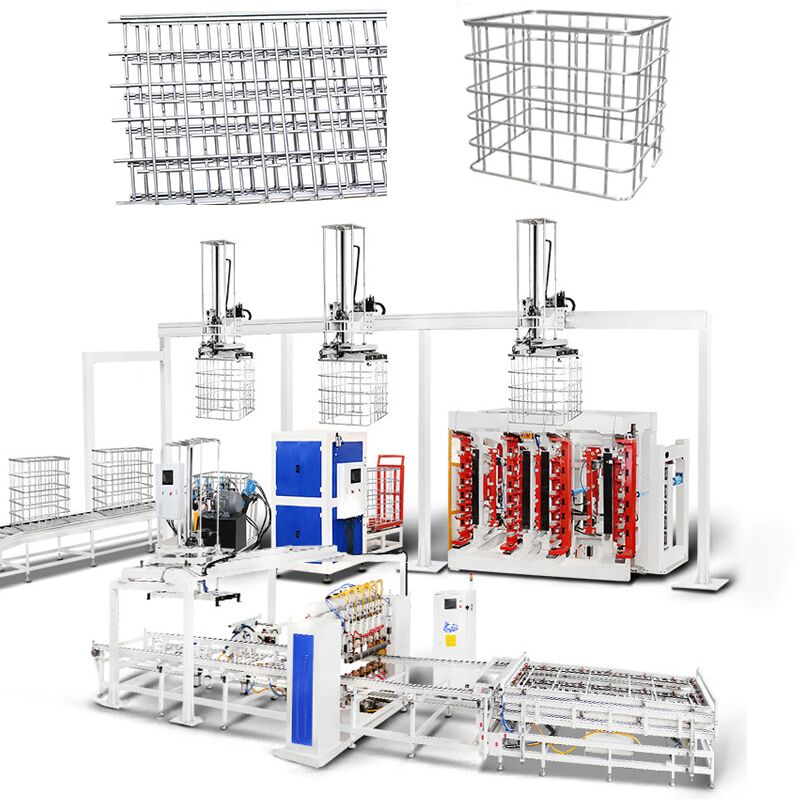

자동 IBC 케이지 프레임 용접 시스템
Hwashi IBC 케이지 프레임 자동 용접기는 높은 강성과 안정적인 작동을 갖춘 강화된 갠트리 구조를 특징으로 합니다. 용접 시스템은 전기 효율성과 에너지 절약을 위해 중주파 인버터 전원 공급 장치를 사용합니다.
주요 특징
- 용접 효율: 개당 50초
- 용접 소스: MF DC 전원 공급 장치 4세트
- 피더 플랫폼 옵션: 단일 레이어 또는 이중 레이어
- 언로딩 시스템 옵션: 수동 언로딩 또는 자동 기계 팔 언로딩
생산 능력: 개당 50초
메인 프레임 용접 시스템
4세트의 MF 변압기는 6개의 용접 전극을 제어하여 최적의 용접 품질을 보장합니다. 양면 피아노형 용접 스타일은 용접 과정을 가속화하여 각 금속 그리드 메쉬를 약 1분 안에 완료합니다.
상부 및 하부 에어 실린더 설계는 평평한 용접 위치를 보장하는 반면, 나사 설계 용접 전극은 내구성을 향상시킵니다.
6-헤드 IBC 프레임 자동 용접기
4세트의 MF DC 전원 공급 장치를 갖춘 이 기계는 6개의 스폿 용접을 동시에 수행합니다. 이중 레이어 고정 장치 피더는 다른 고정 장치가 용접을 받는 동안 재료를 적재할 수 있습니다.

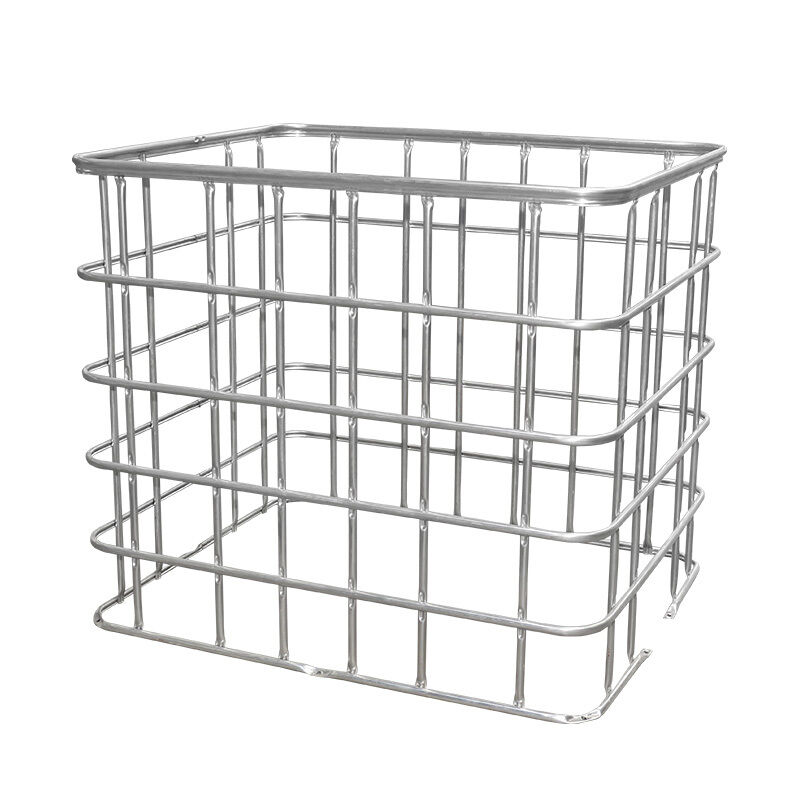

평평한 튜브 메쉬 및 견고한 용접 품질
이 기계는 튜브를 강력하고 신뢰할 수 있는 용접 품질로 평평한 메쉬 유형으로 용접합니다. 전체 용접 과정은 약 60초가 소요됩니다.
수직 이중 스테이션 IBC 프레임 벤딩 머신
이 벤딩 머신은 통합 처리를 통해 높은 정밀도, 안정적인 작동 및 효율성을 보장합니다.
벤딩 과정
평평한 메쉬를 20-25초 만에 사각형 프레임 모양으로 변환합니다.
벤딩 빔 특징
- CNC 가공 벤딩 빔은 정확한 벤딩 각도를 보장합니다.
- 각 몰드는 벤딩 범위를 늘리기 위해 3mm씩 위/아래로 조절 가능합니다.
- 120도 몰드 디자인은 부드러운 벤딩 각도를 생성합니다.
벤딩 프레임 구조
더 두꺼운 강철 기둥과 도어 모양의 커버 패널이 있는 직사각형 모양의 기계 프레임은 견고하고 안정적인 작동을 제공합니다.
유압 압력 스테이션
(1200±5mm)×(1000±5mm) 치수의 팔레트 탱크 메쉬를 직사각형 프레임으로 벤딩하도록 설계되었습니다.
IBC 케이지 프레임 잠금 기계
통합 처리는 높은 삽입 정밀도, 강력한 잠금 견고성, 안정적이고 효율적인 작동을 제공합니다.
잠금 효율성 및 품질
튜브 프레임 끝단의 유압 잠금은 25-30초 내에 완료됩니다.
조절 가능한 클린칭 암
- 다양한 IBC 금속 케이지 설계를 위한 더 넓은 작업 범위
- 유압 및 공압 설계는 효율성을 향상시킵니다.
- 파이프 측면의 자동 접합
유압 클린칭 시스템
유압 클린칭 몰드는 금속 케이지 균열을 방지하기 위해 꽉 조여진 클린칭 지점을 생성합니다.
자동 전송 장치
자동 금속 케이지 전송 장치는 부드럽고 효율적인 자동 케이지 생산을 보장합니다.
IBC 케이지 프레임 홀 제작 및 펀칭 기계
베이스 프레임에 안전하게 부착하기 위해 프레임에 구멍을 만듭니다.
홀 제작 효율성 및 품질
유압 펀칭 과정은 25-30초 내에 완료됩니다.
기계 부품
- 프레스 몰드가 있는 프레싱 헤드
- 유압 스테이션
- 펀칭 헤드 위치 패널
좌우, 전후 조절 가능한 위치 패널은 더 넓은 펀칭 위치 범위를 제공합니다.
IBC 케이지 베이스 프레임 용접기
완전한 베이스 프레임 용접을 위한 7개의 용접 헤드가 있는 수평 구조. 작업자는 기계가 자동 용접을 수행하는 동안 적재/하역만 처리합니다.
제품 특징
- 베이스 프레임 완성을 위한 7개의 용접 헤드가 있는 수평 구조
- 자동 용접 팔레트 언로딩
- 3세트의 MF DC 250KVA 전원 공급 장치
- 비용 절감으로 향상된 제품 품질 및 생산율
- 수동 작업으로 인한 불안정한 용접 품질 제거
| 제품 이름 |
IBC 프레임 생산 라인 |
스타일 |
단일 행 / 이중 행 |
| 최대 용접 폭 |
1200mm |
최대 용접 길이 |
4250mm |
| 브랜드 |
Hwashi |
색상 |
파란색/노란색/맞춤형 |
| 장착 전원 |
350kVA/400kVA |
제품 생산지 |
중국 저장성 |
| 전압 |
3p 380V |
재료 |
아연 도금 파이프 |
| 파이프 두께 |
1-2mm |
듀티 사이클 |
20% |
| 파이프 직경 |
14-20mm |
주파수 |
50HZ/60HZ |
| 파이프 적재 방식 |
수동/2명의 노동자 |
케이블 크기 |
≥70mm3 |
| 작업 능력 |
350-450(480-550)개/8시간 |
에어 파이프 크기 |
G1 |
| 노동력 요구 |
2-3명의 노동자 |
수도관 크기 |
G1 1/4 |
탱크 전송 시스템 특징
- 별도의 블로잉 머신 및 케이지 작업장이 있는 공장에 적합
- 인간의 개입 없이 테스트 탱크를 케이지 작업장으로 컨베이어 운송
- 탱크 전송 시스템
- IBC 벤딩, 클린칭 및 펀칭 케이지 배치 영역
- 용접 팔레트 보관 영역
- 자동 팔레트 조립 경로
- 팔레트 용접
- 회전 케이지 및 팔레트 조립 영역
- 안전 통로
- 팔레트 플레이트 보관 영역 / 자동 공급
