IBC 그리드 케이지 프레임 자동 생산 라인, 완전 자동 IBC 탱크 누출 테스트 기계 라인

예측성 유지보수: 센서는 기계 상태를 모니터링하여 계획되지 않은 정지 시간을 방지하기 위해 필요한 유지 보수에 대해 운영자에게 알립니다.

IBC 탱크 용접 기계

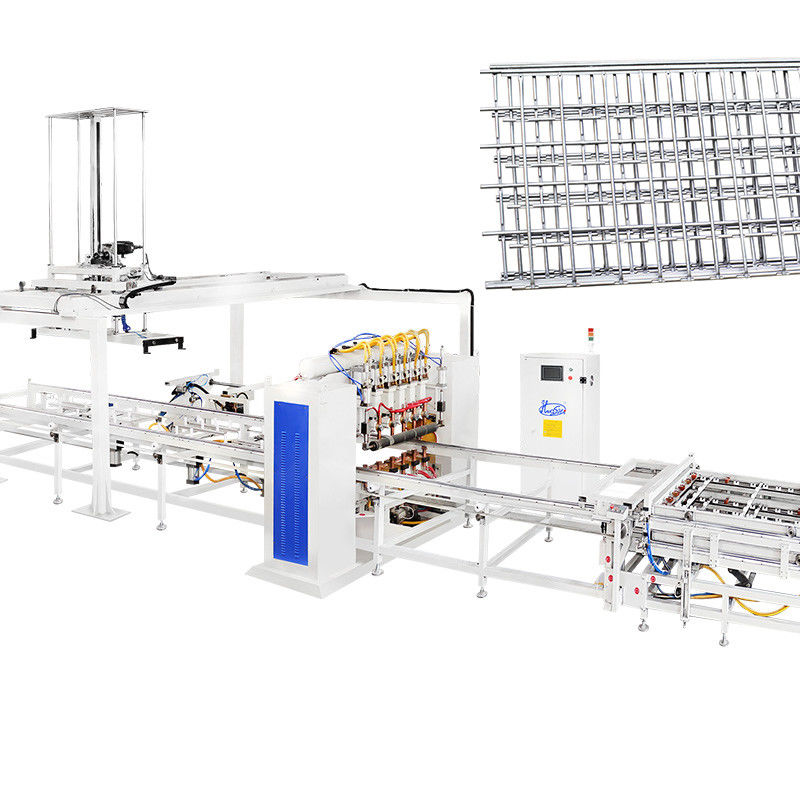

Hwashi IBC 케이지 프레임 자동 용접 기계 자동 생산 라인은 IBC 케이지 프레임에 대한 특별히 설계 된 생산 라인입니다. 전체 라인 기계에는 케이지 프레임 자동 용접이 포함되어 있습니다.매시 풀기 기계 팔, 망 회전 구조, 자동 프레임 굽기 기계, 잠금 기계, 구멍 만들고 펀싱 기계, 자동 생산 라인 이동 기계 팔.전체 라인업은 2-3명만 필요합니다.. 오퍼레이터는 단지 프레임 용접 기계에 재료 로딩을 수행하고 라인의 끝에 배하를 수행해야합니다.또한 우리는 자동 기본 프레임 용접 기계와 기본 프레임에 대한 자동 배하 기계 팔을 라인을 장착 할 수 있습니다.

수직 이중 스테이션 IBC 프레임 굽기 기계

IBC 케이지 프레임 듀얼 스테이션 굽기 기계는 굽기의 높은 정확성뿐만 아니라 안정적인 작업과 주목할만한 효율성을 보장하기 위해 포괄적 인 처리에 의해 처리됩니다.

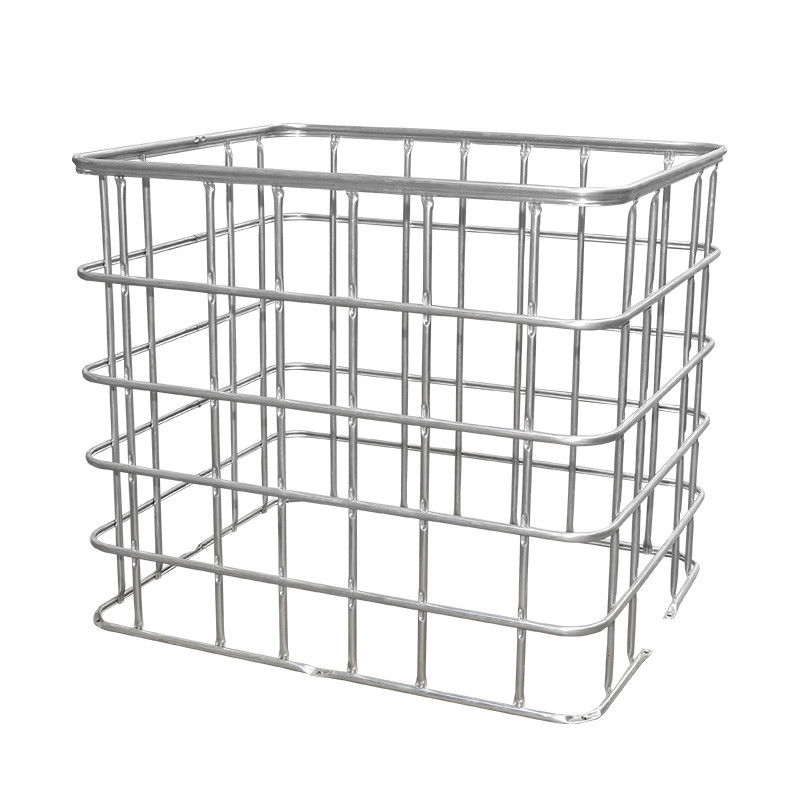

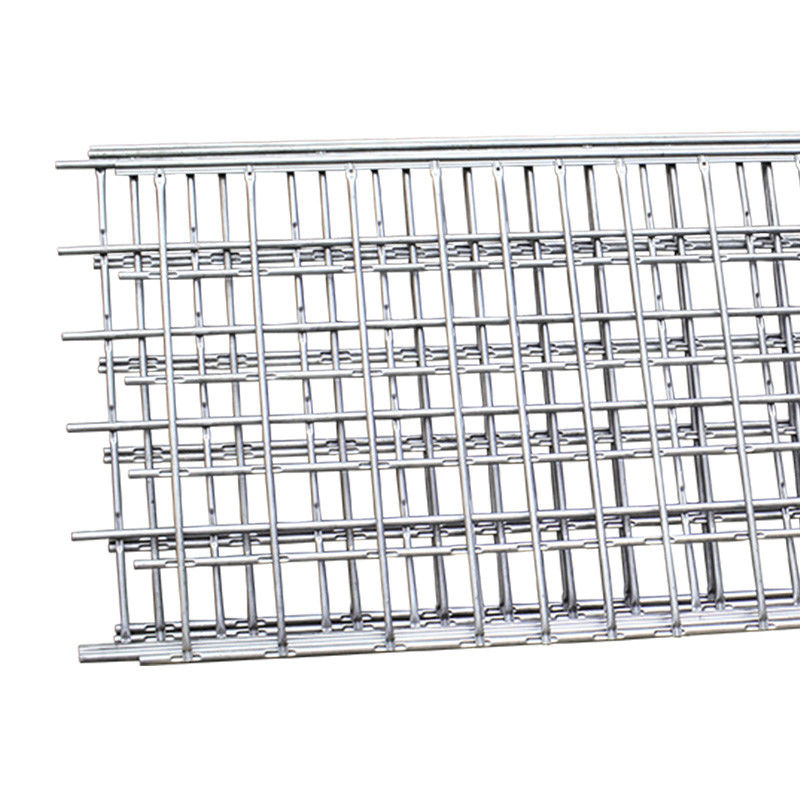

평평 한 망 을 정사각형 으로 구부리

굽기 기계 는 평평 한 망 을 정밀 한 정사각형 의 프레임 으로 전문적 으로 변형 한다.약 20-25 초에 구부리는 과정을 달성 기계의 효율성과 빠른 생산 능력을 강조.

굽는 빔

• 굽기 각도를 보장하기 위해 CNC 가공 굽기 빔이 사용됩니다.

• 굽는 빔의 각 폼은 굽는 범위를 증가시키기 위해 약 3mm로 위와 아래로 조정 할 수 있습니다.

• 120도 폼 디자인은 각 굽기 각도를 더 부드럽게 만들었습니다.

굽는 프레임

기계 프레임은 강도 높은 직사각형 디자인, 두꺼운 철 기둥과 문 모양의 커버 패널을 갖추고 있으며, 예외적인 확고성과 안정성을 보장합니다.

수압 압력 역

특히 팔레트 탱크 망을 구부리기 위해 설계된 IBC 굽기 기계는 전문적으로 그것을 정밀 차원 (1200±5mm) × ((1000±5mm) 의 직사각형 프레임으로 형성합니다.이 수압 구동 역 은 최적 의 굽기 성능 을 보장 한다.

IBC 케이지 프레임 잠금 기계
IBC 케이지 프레임 잠금 기계는그리고 작동 중에 안정성과 효율성의 원활한 혼합.

잠금 효율성 및 품질

조절 가능한 클린징 팔:

다른 IBC 금속 케이지 디자인에 맞게 조정 가능한 클린징 팔은 기계의 작업 범위를 넓혀줍니다.
가착 팔의 수압 및 공기 설계는 기계의 효율성을 향상시킵니다.
또한 꽉 막는 팔은 파이프의 양쪽을 자동으로 결합하도록 설계되었습니다.
수압 클린징 곰팡이:
수압 시스템 을 탑재 한 쇄도 폼 은 파이프 를 단단 하게 쇄도 하는 점 을 만들어 금속 케이지 가 찢어지지 않도록 한다.

수압 압력 역:
자동 송신 장치로 장착된 수압 압력 스테이션은 금속 케이지의 원활하고 효율적인 생산 과정을 보장합니다.

IBC 케이지 프레임 홀 제작 및 펀칭 기계
IBC 케이지 프레임 구멍 제작 및 펀싱 기계는 프레임에 구멍을 형성하는 데 사용됩니다. 따라서 전체 프레임이 기본 프레임에 고정 될 수 있습니다.
구멍 만드는 효율성 과 품질
구멍 만들고 뚫는 기계는 수압력을 사용합니다. 전체 프로세스를 완료하는 데 약 25-30초가 걸릴 것입니다.
a. 압축 폼을 가진 압축머리
b. 수압 역
c. 펀칭 헤드 위치판
왼쪽 오른쪽, 앞뒤로 조절 가능한 로아싱 패널은 더 넓은 사용 범위에서 펀싱 위치를 만들 수 있습니다.

IBC 케이지 베이스 프레임 용접 기계
기본 프레임 용접 기계 설계는 기본 프레임 용접을 완료하기 위해 수평 구조와 7 개의 용접 머리를 채택합니다. 운영자는 제품을 부하하고 부하 할 필요가 있습니다.기계는 자동으로 용접을 할 것입니다.

제품 특징:
1. 디자인은 기저 프레임의 용접을 완료하기 위해 수평 구조와 7 용접 머리가 채택됩니다. 운영자는 단지 로딩 할 필요가 있습니다.
2웰딩 된 팔렛은 자동으로 풀릴 것입니다. 기계는 자동으로 웰딩을 할 것입니다.
3. 그것은 MF DC 250KVA 전력의 3 세트를 채택합니다. 기계는 제품 품질과 생산율을 높이고 생산 비용을 낮추는 데 도움이됩니다.
4. 수동 작업으로 인한 불안정한 용접 품질 문제를 해결합니다. 더 높은 생산 속도와 자동화 수준.

제품 특징 - 탱크 전송 시스템:
1이 시스템은 불기 기계 작업장과 케이지 작업장을 분리하는 공장에는 적합합니다.
2실험 탱크는 컨베이어로 케이지 작업실로 운반됩니다. 인간의 개입이 필요하지 않습니다.
3탱크 발송 시스템
4.IBC 구부러진, 클린싱 및 펀치 된 케이지 배치 영역
5용접된 팔레트 저장 구역
6. 자동 팔레트 조립 경로
7팔레트 용접
8회전용 케이지와 팔레트 어셈블리 영역 안전 통로
9팔레트 플레이트 저장 부지/ 자동 공급
