원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-SQ-MF160Kx6
IBC 케이지 프레임 자동 구멍 만드는 기계 IBC 토트 자동 용접 철망 기계

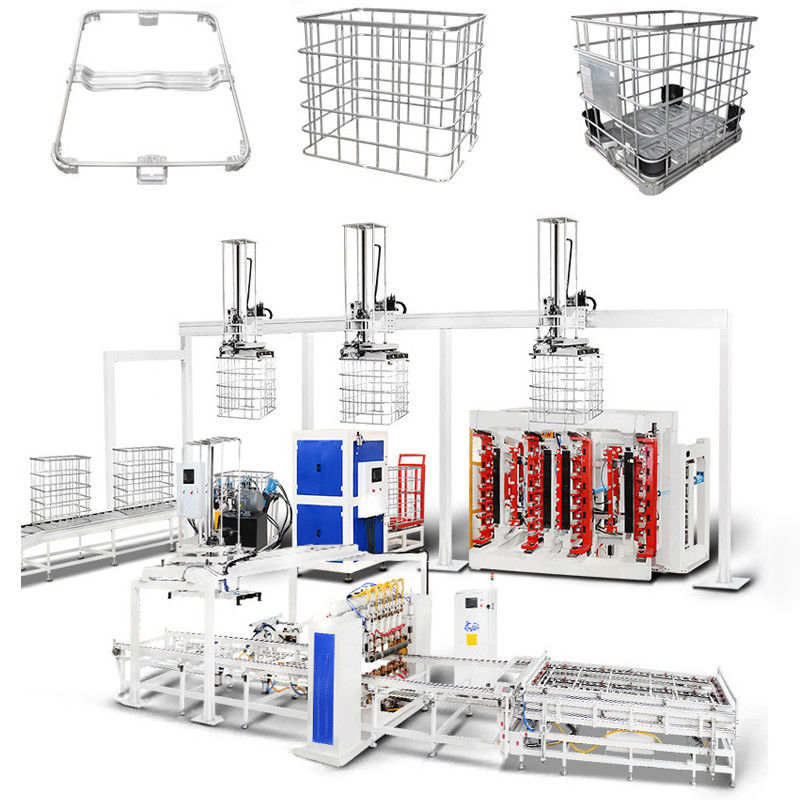

설명 IBC 케이지 프레임 자동 생산 라인
의IBC 케이지 프레임 자동 생산 라인 주로 IBC 케이지 프레임 제조에 사용됩니다. 그것은 케이지 프레임 자동 용접 기계, 마시 배하 기계 팔, 회전 테이블, 자동 프레임 굽기 기계로 구성됩니다.잠금기, 구멍을 만들고 펀싱 기계, 자동 생산 라인 이동 기계 팔. 전체 라인에는 3-4 명의 사람이 필요합니다.오퍼레이터는 단지 프레임 용접 기계에 재료 로딩을 할 필요가 있습니다또한 우리는 자동 기본 프레임 용접 기계와 기본 프레임에 대한 자동 풀기 기계 팔로 라인을 장착 할 수 있습니다.
실행 과정 의 IBC 케이지 프레임 자동 생산 라인:

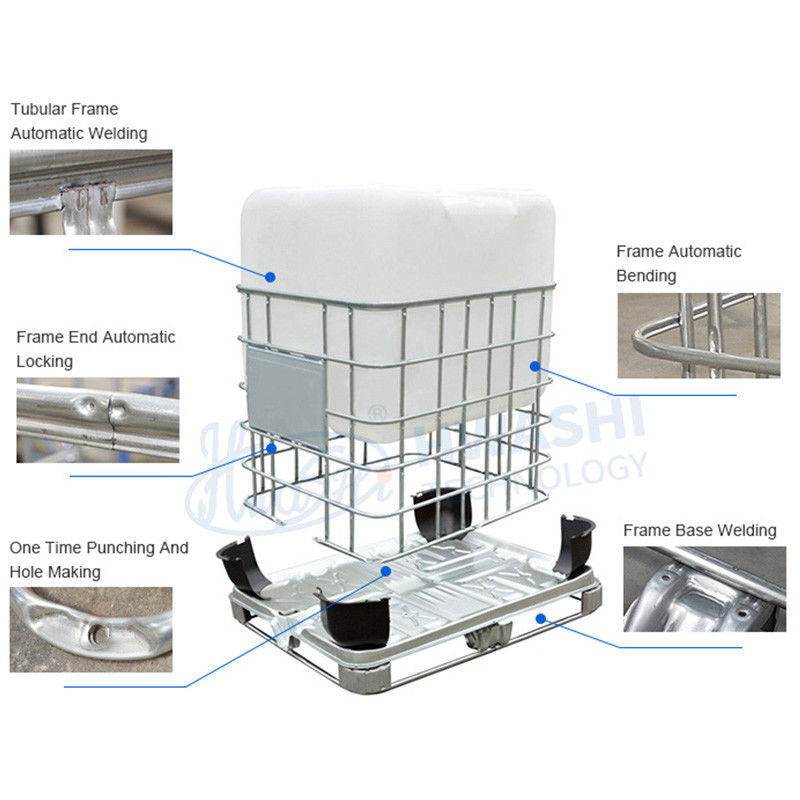

프레임 용접 굽기 클로킹 구멍 뚫기 卸기 기판 프레임 용접 기판 프레임 로딩 기판 프레임 수동 나사 기판 프레임 및 외부 프레임
IBC 케이지 프레임 용접 기계의 설명
IBC 케이지 프레임 용접 기계는 정밀하게 설계되어 있으며, 4 개의 고급 MF DC 전원 세트를 갖추고 있습니다.
이 정교 한 설계 는 6 개 의 다른 장소 에서 동시에 용접 을 수행 할 수 있게 해 주며, 여러 가지 작업 을 동시에 수행 할 수 있는 탁월 한 능력 을 보여 준다.이중 계층 고정식 공급 장치 도입은 용역 효율성을 향상시킵니다., 다른 하나는 원활하게 재료를 로드 할 수 있으며, 연속적이고 효율적인 작업 흐름을 보장합니다.
용접 장치는 튜브를 독특한 평면 망 구성으로 원활하게 변환하여 비교할 수 없는 강도와 견고한 품질의 용접을 보장합니다.용접 과정은 효율적으로 약 50 초에 완료됩니다, 각 평면 망의 제조에서 속도와 정밀성을 강조합니다.
IBC 케이지 베이스 프레임 용접 기계 IBC 케이지 베이스 프레임 용접 기계 샘플
의 특징 IBC 케이지 베이스 프레임 용접 기계
용접 효율: 50초/PC
용접 소스: 4 세트 MF DC 전원
피더 플랫폼 옵션: 단일 계층 또는 이중 계층
배하 시스템 옵션: 수동 배하 또는 자동 기계식 팔 배하
설명수직 이중 스테이션 IBC 프레임 굽기 기계
수직 이중 스테이션 IBC 프레임 굽기 기계는 굽기에 높은 정확성뿐만 아니라 안정적인 작업과 주목할만한 효율성을 보장하기 위해 포괄적인 처리를 받는다.
굽기 기계 는 평평 한 망 을 정밀 한 정사각형 의 프레임 으로 전문적 으로 변형 한다.약 20-25 초에 구부리는 과정을 달성 기계의 효율성과 빠른 생산 능력을 강조.
굽기 각도를 보장하기 위해 CNC 가공 굽기 빔이 사용됩니다.
굽는 빔의 각 폼은 굽는 범위를 증가시키기 위해 약 3mm로 위와 아래로 조정 할 수 있습니다.
120도 폼 디자인은 각 굽기 각도를 더 부드럽게 만들었습니다.
수직 이중 역 IBC 프레임 굽기 기계 수직 이중 역 IBC 프레임 굽기 기계의 샘플
기술 매개 변수 수직 이중 스테이션 IBC 프레임 굽기 기계
| 부문 | 데이터 |
| 굽는 방법 | 4개의 기둥이 동시에 구부러집니다. |
| 굽는 크기 | 1200+1000mm (내용 ±5mm) |
| 로딩 방법 | 수동 또는 자동 |
| 굽기 효율성 | 25~30초 |
| 굽기 힘 | 수압기 |
| 필요한 운영자 번호 |
수동: 1명 자동: 0 |
IBC 케이지 프레임 잠금 기계의 기술적 매개 변수
| 부문 | 데이터 |
| 최대 작업 높이 | 1200mm |
| 로딩 방법 |
수동: 수동 삽입 및 수동 로딩 자동: 자동 삽입 및 충전 |
| 잠금 모양 | 바깥쪽은 둥글고 안쪽은 뒷빨이 (개인 맞춤) |
| 잠금 효율성 | 25~30초 |
| 잠금 힘 | 수압+압기 |
| 필요한 운영자 번호 |
수동: 1명 자동: 0 |
설명IBC 케이지 프레임 홀 제작 및 펀칭 기계
IBC 케이지 프레임 구멍 제작 및 펀싱 기계는 프레임에 구멍을 형성하는 데 사용됩니다. 따라서 전체 프레임이 기본 프레임에 고정 될 수 있습니다.
IBC 케이지 프레임 홀 제작 및 펀칭 기계
표본 프레임 구멍을 만들고 펀칭 기계의
특징 프레임 구멍을 만들고 펀칭 기계의
프레임 구멍 만들고 펀싱 기계는 수압 힘을 사용합니다. 전체 프로세스를 완료하는 데 약 25-30초가 걸릴 것입니다.
1압축 폼으로 압축 머리
2수압 역
3펀칭 헤드 로케이션 패널
프레임 구멍 만들고 펀싱 기계의 기술적 매개 변수
| 부문 | 데이터 |
| 최대 작업 크기 | 1200x1000mm (내용±5mm) |
| 로딩 방법 | 수동/자동 |
| 펀칭 형태 | 맞춤형 |
| 펀칭 효율성 | 30~35초 |
| 펀치 파워 | 수압+압기 |
| 필요한 운영자 번호 |
수동: 1명 자동: 0 |
설명IBC 케이지 베이스 프레임 용접 기계
기본 프레임 용접 기계 설계는 기본 프레임 용접을 완료하기 위해 수평 구조와 7 개의 용접 머리를 채택합니다. 운영자는 제품을 부하하고 부하 할 필요가 있습니다.기계는 자동으로 용접을 할 것입니다.
IBC 케이지 베이스 프레임 용접 기계 IBC 케이지 베이스 프레임 용접 기계 샘플
IBC 케이지 베이스 프레임 용접 기계의 특징:
1. 디자인은 기저 프레임의 용접을 완료하기 위해 수평 구조와 7 용접 머리를 채택합니다. 운영자는 단지 로딩 할 필요가 있습니다.
2웰딩 된 팔렛은 자동으로 풀릴 것입니다. 기계는 자동으로 웰딩을 할 것입니다.
3. 그것은 MF DC 250KVA 전력의 3 세트를 채택합니다. 기계는 제품 품질과 생산율을 높이고 생산 비용을 낮추는 데 도움이됩니다.
4. 수동 작업으로 인한 불안정한 용접 품질 문제를 해결합니다. 더 높은 생산 속도와 자동화 수준.
IBC 케이지 베이스 프레임 용접 기계의 기술적 매개 변수
| 제품 이름 | IBC 프레임 생산 라인 | 스타일 | 단열/중열 |
| 최대 용접 너비 | 1200mm | 최대 용접 길이 | 4250mm |
| 브랜드 | 하와시 | 색상 | 파란색/노란색/자격 |
| 장착된 전력 | 350kVA/400kVA | 제품 생산 장소 | 중국 제주성 |
| 전압 | 3p 380V | 소재 | 진료 파이프 |
| 파이프의 팽창성 | 1~2mm | 직무장 | 20% |
| 파이프 직경 | 14~20mm | 빈도 | 50Hz/60HZ |
| 파이프 로딩 방법 | 수동 작업/2 작업 | 케이블 크기 | ≥70mm3 |
| 근로 능력 | 350~450~480~550pcs/8시간 | 공기 파이프 크기 | G1 |
| 노동자 수요 | 2~3번 | 물 파이프 크기 | G1 1/4 |
설명자동 파이프 굽기 기계
자동 파이프 압축 수축 및 IBC TOTES 프레임에 대한 이중 구부리는 IBC 기본 파이프 가공을 위한 특수 맞춤형 기계입니다. 그것은 완전한 자동 파이프 공급, 파이프 끝 수축을 달성 할 수 있습니다,파이프 수압 압축, 두 개의 머리 파이프 굽기, 자동 배하 과정. 작업자가 필요하지 않습니다. 그것은 생산율을 크게 증가시키고 인력을 절약하는 데 도움이됩니다.
자동 파이프 굽기 기계 자동 파이프 굽기 기계의 샘플
설명IBC 탱크 누출 테스트 기계
IBC 탱크는 유출 테스트 기계에 컨베이어 라인을 통해 전달됩니다. 우리는 제품의 자격 여부를 결정하기 위해 시각 테스트 및 차차 압력 검출 방법을 사용합니다.비자격 제품은 자동으로 라인에서 쫓겨날 것입니다높은 자동화 수준과 높은 정확성 누출 테스트.
IBC 탱크 누출 테스트 기계
컨베이어 라인 시각 테스트
IBC 탱크 누출 테스트 기계의 기술적 매개 변수
| 난항목 | 기술 매개 변수 |
| 전력 요구 | 380V 50H z 12KW |
| 먹이는 방법 | 자동/수동 |
| 탐지 방법 | 차차 압력 검출 + 시각 검출 |
| 압력 근원 | 공기 압력 |
| 탐지 효율성 | 55~75세 |
IBC 탱크 진동 테스트 기계는 플랫폼을 모터를 통해 위아래로 진동하도록 운전하여 테스트 환경을 시뮬레이션 할 수 있습니다. 최대 3톤의 부하를 시뮬레이션하기 위해 두 개의 IBC를 배치 할 수 있습니다.
진동 테스트 기계
특유의 진동 테스트 기계:
1) 위아래 진동 시뮬레이션 테스트가 채택되었습니다.
2) 기계는 인간-기계 인터페이스 + PLC 프로그래밍 제어 모드를 채택하고 높은 자동화 수준을 갖추고 있습니다.
3) 당신은 당신의 필요에 따라 테스트 시간과 진동 주파수를 설정할 수 있습니다.
기술 자료의진동 테스트 기계:
| 소품 | 기술 자료 |
| 전력 요구 | 380V 50Hz 18KW |
| 모터 전력 | 15KW |
| 최대 시험 프레임 번호 | 2개 (2000kg) |
| 시험 의 시간 | 0~1시간 |
| 진폭 범위 | 25mm±5% |
| 주파수 범위 | 2~5Hz (100~300회로/분) |
| 플랫폼 크기 | 1200x1200mm |
다른 기계 IBC 케이지 프레임 자동 생산 라인 관련
설명긴 튜브 형성 기계
긴 튜브 형성 기계는 IBC 튜브 가공을 위한 특수 맞춤형 기계입니다. 그것은 완전 자동 파이프 공급, 파이프 끝 수축, 파이프 수압 압축을 달성 할 수 있습니다.그리고 자동 배하작업자가 필요없고 생산률을 크게 높이고 인력을 절약합니다.
긴 튜브 형성 기계
긴 튜브 형성 기계의 샘플
긴 튜브 형성 기계의 기술적 매개 변수
| 부문 | 매개 변수 |
| 파이프 직경 | 둥근 파이프 18mm (자격화) |
| 긴급 한 근원 | 수압기 |
| 누르기 표시 번호 | 20 |
| 축소 기능 | 네 |
| 매번 처리 번호 | 2개 |
| 효율성 | 12-15초/2개 |
짧은 튜브 형성 기계의 설명
짧은 튜브 자동 형성 기계는 IBC 튜브 가공을 위한 특수 맞춤형 기계입니다. 그것은 완전히 자동 파이프 공급, 파이프 끝 형성 및 절단, 파이프 수압 압축을 달성 할 수 있습니다.그리고 자동 배하작업자가 필요없고 생산률을 크게 높이고 인력을 절약합니다.
짧은 튜브 형성 기계 짧은 튜브 형성 기계의 샘플
기술 매개 변수 짧은 튜브 형성 기계
| 부문 | 매개 변수 |
| 파이프 직경 | 둥근 파이프 18mm (자격화) |
| 긴급 한 근원 | 수압기 |
| 누르기 표시 번호 | 8 |
| 축소 기능 | 네 |
| 매번 처리 번호 | 2개 |
| 효율성 | 12-15초/2개 |
