원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
HS-R8-06

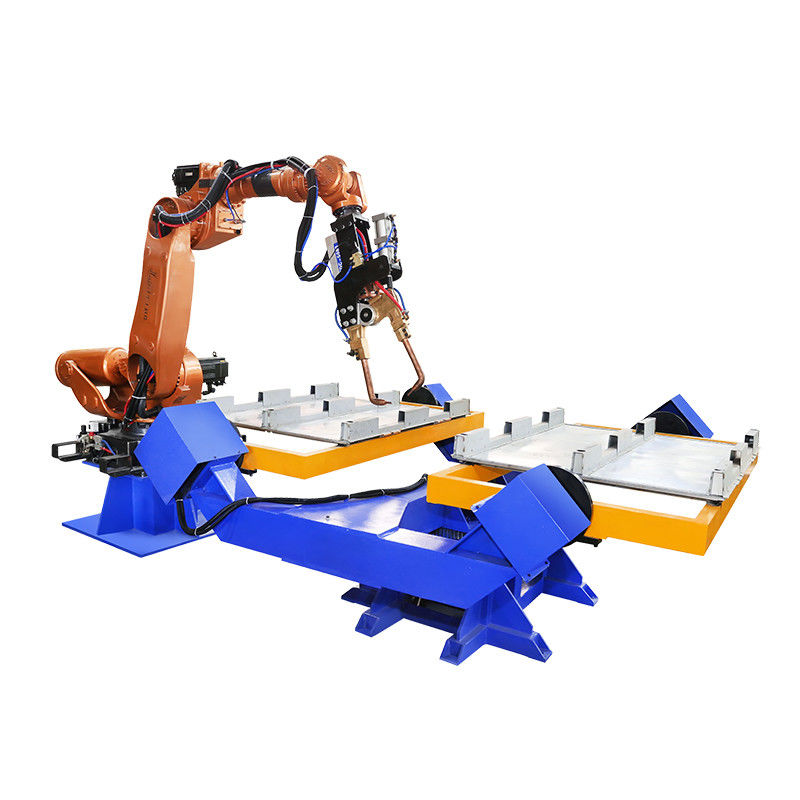

HWASHI 165KG 유료 화면 금속 스팟 용접 기계
설명스팟 용접 로봇
스팟 용접 로봇은 MIG 용접 기계, TIG 용접 기계, 스팟 용접 기계, 알루미늄 용접 기계 및 레이저 용접 기계와 결합 할 수 있습니다.
|
모델 |
HS-R6-08 |
HS-R6-10 |
HS-R6-20 |
HS-R6-50 |
HS-R6-165 |
|
|
DOF |
6 |
|||||
|
운전 모드 |
AC 세르보 드라이브 |
|||||
|
효과적 인 부하 |
8kg |
10kg |
20kg |
50kg |
165kg |
|
|
반복 정확성 |
±0.05mm |
|||||
|
작업 반지름 |
1400mm |
1589mm |
1595mm |
1950mm |
2483mm |
|
|
무게 |
180kg |
180kg |
290kg |
600kg |
1300kg |
|
|
이동 범위 ((°) |
J1 |
±170 |
±170 |
±170 |
±180 |
±180 |
|
J2 |
±120~-85 |
±120~-80 |
±132~-95 |
±130~-90 |
±80~-60 |
|
|
J3 |
±85~-165 |
±85~-165 |
±73~-163 |
±75~-210 |
±80~-190 |
|
|
J4 |
±180 |
±180 |
±180 |
±360 |
±360 |
|
|
J5 |
±135 |
±135 |
±133 |
±115 |
±115 |
|
|
J6 |
±360 |
±360 |
±360 |
±360 |
±360 |
|
|
최대 속도 (°/s) |
J1 |
130 |
130 |
147 |
158 |
100 |
|
J2 |
130 |
130 |
100 |
149 |
90 |
|
|
J3 |
130 |
130 |
135 |
130 |
104 |
|
|
J4 |
270 |
270 |
300 |
215 |
144 |
|
|
J5 |
170 |
170 |
198 |
251 |
160 |
|
|
J6 |
455 |
455 |
194 |
365 |
215 |
|
|
힘 |
4KVA |
4KVA |
6KVA |
14KVA |
31KVA |
|
|
전압 |
380V 또는 220V |
|||||
|
빈도 |
50Hz 또는 60Hz |
|||||
작업 흐름의S토기 용접 로봇
1) 스테이션 1의 고정 테이블의 고정 장치에 작업 조각의 수동 부하;
2) 용접 시작;
3) 로봇과 용접 기계는 미리 설정 된 프로그램에 따라 작업 조각에 용접을 수행합니다.
4) 용접 완료
5) 스테이션 1이 용접되는 동안, 스테이션 2는 가동되고 작업 조각을 동기적으로 고정합니다. 두 스테이션은 번갈아 작동합니다.
6) 사이클 작업
용접 과정의S토기 용접 로봇
HWASHI 로봇은 최대 작업 범위를 제공하며 시스템의 유연성을 향상시키기 위해 여러 방향에서 설치 할 수 있습니다. 기계적 팔은 다양한 유형의 용접 타치를 설치 할 수 있습니다.다양한 용접 전력 공급원이 각기 다른 용접 요구 사항을 충족시키고 다양한 용접 프로세스를 구현하기 위해 일치 할 수 있습니다..
적용 효과의S토기 용접 로봇
1이중 스테이션 고정 테이블 레이아웃은 오랜 시간 연속 용접, 용접 효율과 용접 품질을 크게 향상시킬 수 있습니다.
2고정 테이블은 한 번에 작업 조각 클램핑을 실현하고 자동으로 제품의 번갈아 용접을 실현하여 변형이 효과적으로 제어됩니다.
3이 기계는 수동 로딩 재료로 자동 용접을 달성 할 수 있습니다. 또한 용접 품질과 용접 효율을 향상시킬 수 있습니다. 더 나아가 생산 비용을 줄일 수 있습니다.순수 수동 작업으로 인한 불안정한 품질과 낮은 생산 효율의 문제는 해결되었습니다..
4. 로봇은 수동 용접을 대체합니다. 용접 산업은 고위험 산업이며, 높은 온도, 활광 및 용접 연기는 노동자의 신체적·정신적 건강에 영향을 미칩니다.
5용접에서 용접 로봇을 대체하기 위해 로봇을 사용하는 것은 피할 수 없는 추세입니다. 이것은 시장의 촉진뿐만 아니라 기술 업그레이드의 요구입니다.

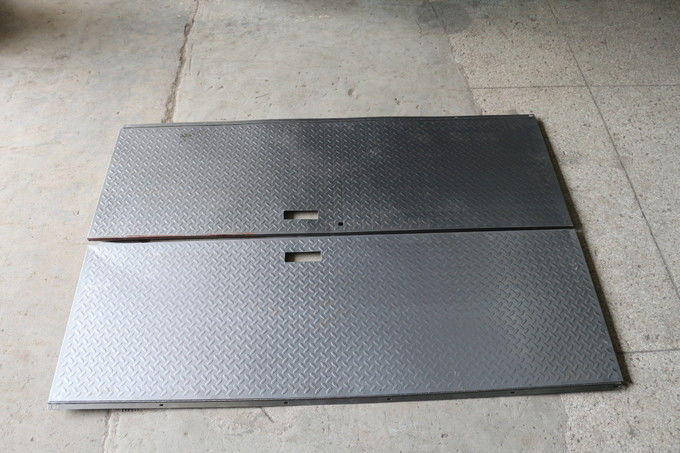

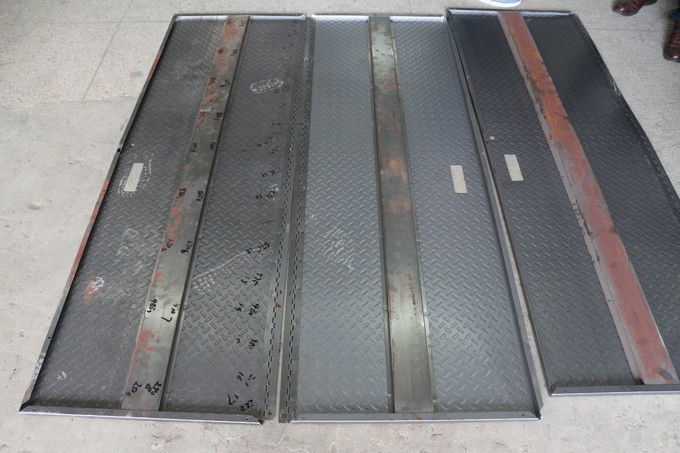

용접 샘플의S토기 용접 로봇
다른 관련 장비의S토기 용접 로봇
용접기 위치기
1그것은 일정한 용접 속도와 자세를 보장하고 더 높은 용접 품질을 제공하기 위해 로봇과 조율하여 작동 할 수 있습니다.
2. 높은 정밀감축기, 높은 회전 정확성, 정확한 위치 및 강력한 베어링 용량을 가진 수입 서보 모터를 사용합니다.
3작업 테이블에 고정 된 작업 조각을 필요한 용접 각도로 돌림으로써.
사용자 정의 기계의 7 축을 제공
1- 로봇의 제한된 이동 범위로 인한 제한된 작업 범위의 단점을 해결하기 위해 로봇의 작업 범위를 증가시킵니다.
2로봇 슬라이드 레일 설치: 로봇은 고객의 현장 작업 조건에 따라 혼자 걷거나 일치하는 용접 전원 공급 장치와 로봇 제어 캐비닛 전체로 걸어갈 수 있습니다.
3특수 보호 메커니즘 정밀 부품의 나쁜 충격을 일으킬 수 있는 공기 중 용접 스프터 또는 먼지를 방지하기 위해.
4다른 고객의 다른 조건에 적응하기 위해, 고객에 대한 다른 구성과 설치를 할 수 있습니다.
로봇 통합
HWASHI 로봇 시스템 외에도 국제적인 로봇 브랜드와 통합하여 완벽한 용접 로봇 솔루션을 제공할 수 있습니다.
로봇 케이스 및 용접 샘플
