원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-LM-75K

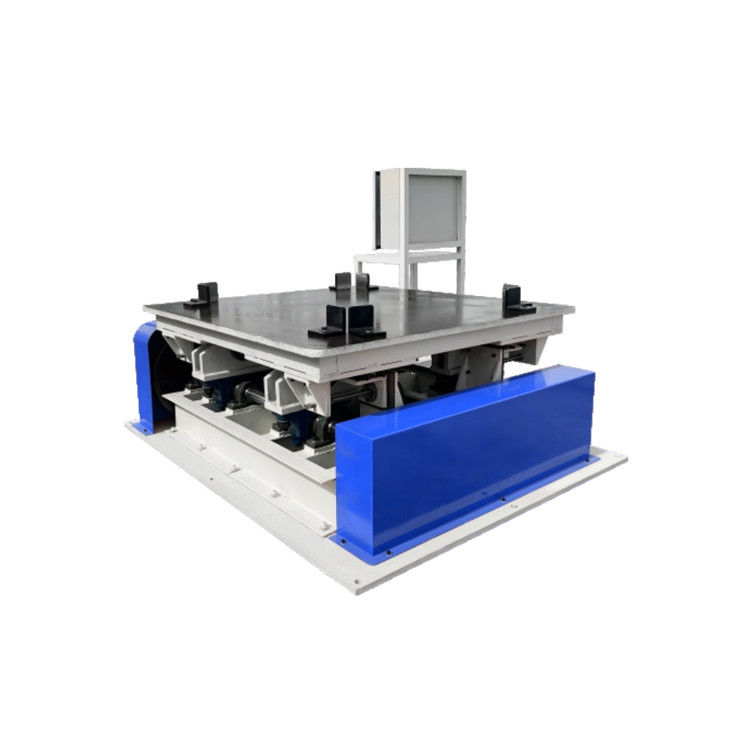

IBC 탱크 진동 테스트 기계 위아래 진동 시뮬레이션으로 채택
시각 검출을 갖춘 자동 IBC 탱크 누출 검사 기계의 설명
시각 검출을 갖춘 자동 IBC 탱크 누출 테스트 기계의 시험 방법
(1) IBC 탱크는 수직 시노 곡선을 사용하여 시험 기계 플랫폼의 중앙에 배치되어야합니다.플랫폼은 수평으로 이동하는 동안 표본이 플랫폼에서 떨어지는 것을 방지하기 위한 제한 장치가 장착되어야 합니다.수직 이동 검사 프로세스는 제한 할 필요가 없습니다.
2 시험은 1시간 동안 수행되어야 하며, IBC의 바닥이 각 주기마다 진동 플랫폼에서 즉시 들어올릴 수 있도록 하는 주파수를 사용해야 한다.금속 밀폐 (적어도 1개).6mm 두께와 50mm 너비) 는 간헐적으로 IBC 바닥과 플랫폼 사이에 적어도 100mm를 삽입 할 수 있습니다.
3 진동 주파수는 초기 설정 지점 이후에 조정되어야 합니다.시험 주파수는 연속적이어야 IBC의 바닥에 금속 밀폐를 배치 할 수 있습니다..
시각 검출을 갖춘 자동 IBC 탱크 누출 테스트 기계의 기술적 매개 변수
| 항목 | 기술 자료 |
| 전력 요구 | 380V 50H z 12KW |
| 시험 의 시간 | 0-1시간 |
| 탐지 방법 | 차차 압력 검출 + 시각 검출 |
| 압력 근원 | 공기 압력 |
| 플랫폼 크기 | 1200x1200mm |
시각 검출을 갖춘 자동 IBC 탱크 누출 테스트 기계의 특징
1) 위아래 진동 시뮬레이션 테스트가 채택되었습니다.
2) 기계는 인간-기계 인터페이스 + PLC 프로그래밍 제어 모드를 채택하고, 높은 자동화 수준을 갖추고 있습니다.
3) 당신은 당신의 필요에 따라 테스트 시간과 진동 주파수를 설정할 수 있습니다.
FAQ--IBC 탱크 탐지 라인
그것은 자동 밸브 기계, 자동 누출 테스트 기계 및 자동 스택 라인으로 구성됩니다.
IBC 탱크 생산 요구 사항에 따라 우리는 자동 밸브 공급 및 뜨거운 녹기 방법을 사용하여 탱크에 밸브를 설치합니다.시각 정체성 누출 테스트와 두 번째 시간 압력 차이 검출을 통해, 당신은 내부 탱크가 자격을 갖추고 있는지 확인 할 수 있습니다. 그리고 자격을 갖추지 않은 제품이 라인에 들어갈 수 있는지 확인하십시오.
- 네기계적 팔을 사용하여 내부 탱크를 들고 전체 프레임에 넣습니다. 그것은 회전 테이블에 들어갈 것입니다. 운영자는 수동 당기는 막대와 커버 조립을 할 것입니다.마지막으로 제품은 스파킹 스테이션에 들어갈 것입니다그 다음 모든 탐지 과정이 완료됩니다.

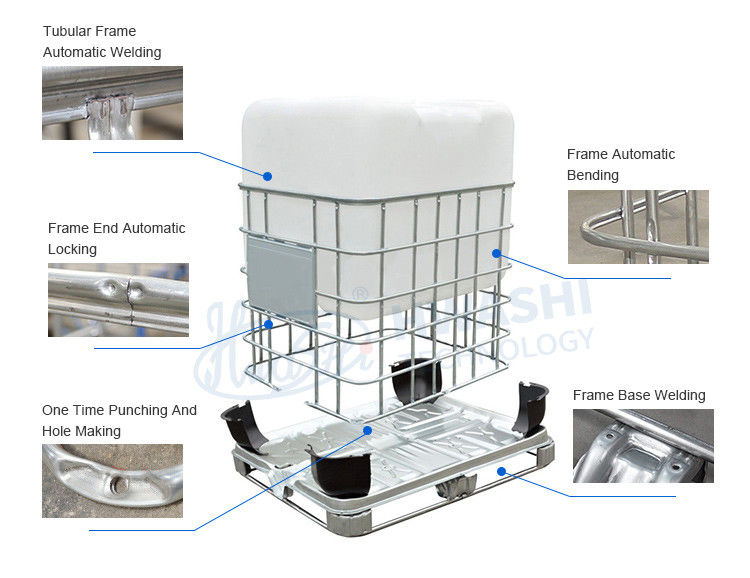

생산 라인
| 6 머리 IBC 프레임 자동 용접 기계 용접 전력은 4 세트 MF DC 전원으로 설계되었습니다. 그것은 한 번에 6 점 용접을 할 수 있습니다. 이중 계층 고정식 공급 장치.다른 장착 장치에 물질을 부착 할 수 있습니다.. |
평면 튜브 메시 및 단단한 용접 품질 용접 기계는 튜브를 평면 망 형태로 용접합니다. 단단하고 강한 용접 품질. 용접 과정을 완료하는 데 약 60초가 걸릴 것입니다. |
| 수직 이중 스테이션 IBC 프레임 굽기 기계 IBC 케이지 프레임 이중 스테이션 굽기 기계는 높은 굽기 정밀도, 안정적인 작동을 보장하기 위해 전체로 처리됩니다. |
평평 한 망 을 정사각형 으로 구부리 굽기 기계는 평면 망을 정사각형 프레임으로 굽습니다. 굽기 과정을 완료하는 데 약 20 ~ 25 초가 걸릴 것입니다. |
| IBC 케이지 프레임 잠금 기계 IBC 케이지 프레임 잠금 기계는 전체로 처리되며, 높은 삽입 정밀도, 큰 잠금 속도, 안정적이고 효율적인 작동. |
잠금 효율성 및 품질
|
| IBC 케이지 프레임 홀 제작 및 펀칭 기계 IBC 케이지 프레임 구멍 제작 및 펀싱 기계는 프레임에 구멍을 형성하는 데 사용됩니다. 따라서 전체 프레임이 기본 프레임에 고정 될 수 있습니다. |
구멍 만드는 효율성 과 품질 구멍 만들고 뚫는 기계는 수압력을 사용합니다. 전체 프로세스를 완료하는 데 약 25-30초가 걸릴 것입니다. |
| IBC 케이지 베이스 프레임 용접 기계 기본 프레임 용접 기계 설계는 기본 프레임 용접을 완료하기 위해 수평 구조와 7 개의 용접 머리를 채택합니다. 운영자는 제품을 부하하고 부하 할 필요가 있습니다.기계는 자동으로 용접을 할 것입니다. |
기본 프레임의 최종 제품 우리는 귀하의 요구에 따라 기본 프레임 용접 기계에 대한 자동 로딩 및 용납 장치를 추가 할 수 있습니다. 용접 효율은 약 15-20 초 / PC입니다. |
