원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-LM-75K
HWASHI 수평 구조와 자동 IBC 케이지 기본 프레임 용접 기계
설명 HWASHI 수평 구조의 자동 IBC 케이지 베이스 프레임 용접 기계
수평 구조를 가진 HWASHI 자동 IBC 케이지 베이스 프레임 용접 기계는 IBC 케이지 프레임의 바닥에서 펀칭 및 구멍을 만드는 데 사용됩니다.기계 프레임 전체로 처리, 높은 삽입 정확성, 큰 잠금 속도, 안정적이고 효율적인 작동.
기계는 인간-기계 인터페이스 +PLC 프로그래밍 제어 모드로 제어되며 높은 자동화도를 갖습니다.
1IBC 금속 케이지의 다른 디자인에 따라 조절 가능한 잠금 팔은 기계의 작업 범위를 넓힐 수 있습니다.
2잠금 팔의 수압 및 공기 설계는 기계의 효율을 높일 수 있습니다.
3고정 팔의 설계는 파이프 라인을 자동으로 삽입 할 수 있습니다.
4- 젤리를 잠그기 위해 수압 시스템을 사용하면 파이프 피팅을 단단히 연결하고 금속 케이지의 균열을 방지 할 수 있습니다.
5금속 케이지 먹이 장치는 자동 케이지 생산을 더 안정적이고 효율적으로 만들 수 있습니다.
제품 세부 정보
- 네생산 용량: 25-30초/PC

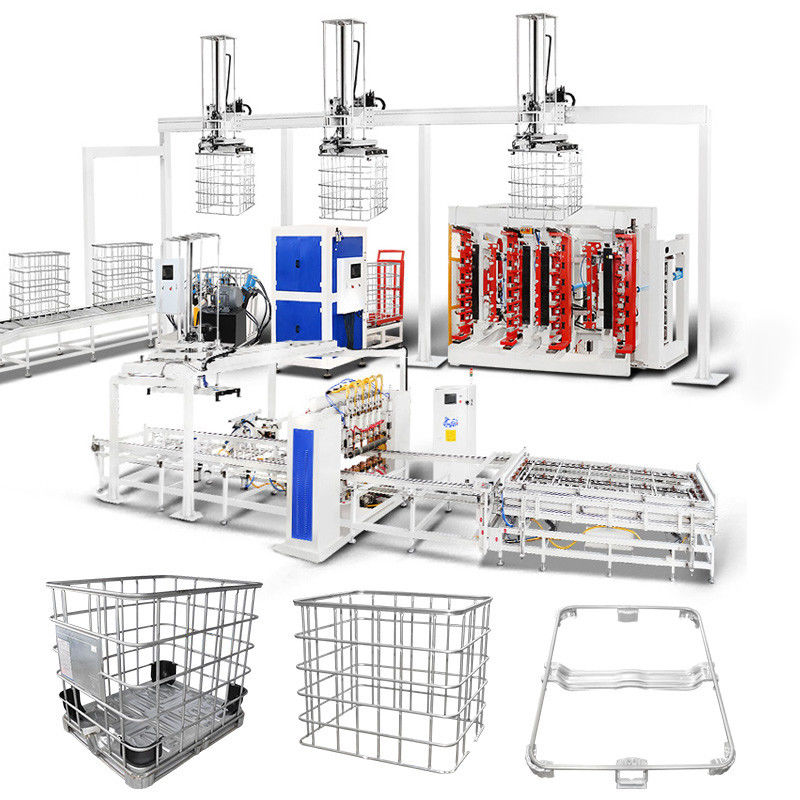

IBC 탱크 케이지 프레임 생산 라인 기계
이 자동 생산 라인은 주로 IBC 케이지 프레임을 제조하는 데 사용됩니다. 그것은 케이지 프레임 자동 용접, 메시 배하 기계 팔, 메시 회전 구조,자동 프레임 굽기 기계, 잠금 기계, 구멍을 만들고 펀싱 기계, 자동 생산 라인 이동 기계 팔. 전체 라인에는 3-4 명의 사람이 필요합니다.오퍼레이터는 단지 프레임 용접 기계에 재료 로딩을 할 필요가 있습니다또한 우리는 자동 기본 프레임 용접 기계와 기본 프레임에 대한 자동 풀기 기계 팔로 라인을 장착 할 수 있습니다.
| 6 머리 IBC 프레임 자동 용접 기계 용접 전력은 4 세트 MF DC 전원으로 설계되었습니다. 그것은 한 번에 6 점 용접을 할 수 있습니다. 이중 계층 고정식 공급 장치.다른 장착 장치에 물질을 부착 할 수 있습니다.. |
평면 튜브 메시 및 단단한 용접 품질 용접 기계는 튜브를 평면 망 형태로 용접합니다. 단단하고 강한 용접 품질. 용접 과정을 완료하는 데 약 60초가 걸릴 것입니다. |
| 수직 이중 스테이션 IBC 프레임 굽기 기계 IBC 케이지 프레임 이중 스테이션 굽기 기계는 높은 굽기 정밀도, 안정적인 작동 및 높은 효율성을 보장하기 위해 전체로 처리됩니다. |
평평 한 망 을 정사각형 으로 구부리 굽기 기계는 평면 망을 정사각형 프레임으로 굽습니다. 굽기 과정을 완료하는 데 약 20 ~ 25 초가 걸릴 것입니다.
|
| IBC 케이지 프레임 잠금 기계 IBC 케이지 프레임 잠금 기계는 전체로 처리되며, 높은 삽입 정밀도, 큰 잠금 속도, 안정적이고 효율적인 작동. |
잠금 효율성 및 품질
|
| IBC 케이지 프레임 홀 제작 및 펀칭 기계 IBC 케이지 프레임 구멍 제작 및 펀싱 기계는 프레임에 구멍을 형성하는 데 사용됩니다. 따라서 전체 프레임이 기본 프레임에 고정 될 수 있습니다. |
구멍 만드는 효율성 과 품질 구멍 만들고 뚫는 기계는 수압력을 사용합니다. 전체 프로세스를 완료하는 데 약 25-30초가 걸릴 것입니다. |
| IBC 케이지 베이스 프레임 용접 기계 기본 프레임 용접 기계 설계는 기본 프레임 용접을 완료하기 위해 수평 구조와 7 개의 용접 머리를 채택합니다. 운영자는 제품을 부하하고 부하 할 필요가 있습니다.기계는 자동으로 용접을 할 것입니다. |
기본 프레임의 최종 제품 우리는 귀하의 요구에 따라 기본 프레임 용접 기계에 대한 자동 로딩 및 용납 장치를 추가 할 수 있습니다. 용접 효율은 약 15-20 초 / PC입니다. |
기술 파라미터 Of의IBC 케이지 베이스 프레임 용접 기계
| 제품 이름 | IBC 프레임 생산 라인 | 스타일 | 단열/중열 |
| 최대 용접 너비 | 1200mm | 최대 용접 길이 | 4250mm |
| 브랜드 | 하와시 | 색상 | 파란색/노란색/자격 |
| 장착된 전력 | 350kVA/400kVA | 제품 생산 장소 | 중국 제주성 |
| 전압 | 3p 380V | 소재 | 진료 파이프 |
| 파이프의 팽창성 | 1~2mm | 직무장 | 20% |
| 파이프 직경 | 14~20mm | 빈도 | 50Hz/60HZ |
| 파이프 로딩 방법 | 수동 작업/2 작업 | 케이블 크기 | ≥70mm3 |
| 근로 능력 | 350~450~480~550pcs/8시간 | 공기 파이프 크기 | G1 |
| 노동자 수요 | 2~3번 | 물 파이프 크기 | G1 1/4 |
실행 과정 의 IBC 케이지 프레임 자동 생산 라인:
프레임 용접 굽기 클로킹 구멍 뚫기 卸기 기판 프레임 용접 기판 프레임 로딩 기판 프레임 수동 나사 기판 프레임 및 외부 프레임
