원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE/CCC/ISO
모델 번호:
WL-YZ-8K

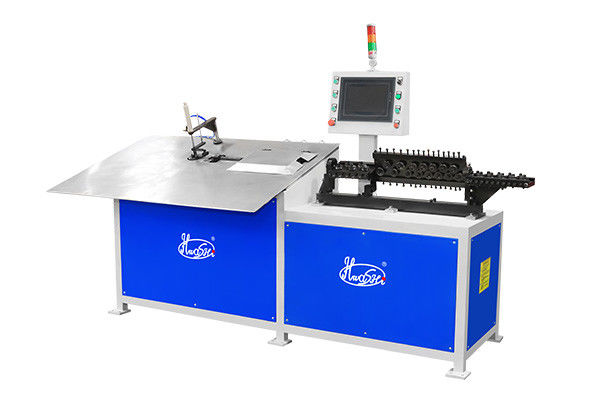

자동 2D 와이어 굽기 기계의 설명 플래트 Buckle 또는 헝크의 제조에 전문
자동 2차원 굽기 기계 설계 3축 구조로 와이어 직렬 메커니즘, 절단 메커니즘, 선 압축 메커니즘 및 형성 메커니즘을 포함한다.정렬 메커니즘은 정렬을 위해 위아래와 왼쪽과 오른쪽을 누르기 위해 롤러의 여러 세트를 채택이 구조는 금속 와이어의 표면에 가벼운 긁힘을 보장하며, 금속 와이어와 반으로 구부러진 기초가 곧게 되는 것을 보장합니다.세르보를 사용하여 와이어 형성 위치를 이동하기 위해 와이어 먹이 바퀴를 드라이브, 그것은 프로그램에 따라 앞뒤로 이동할 수 있습니다; 곡선의 접기 각도를 통해 메커니즘을 형성, 와이어 공급 메커니즘의 작업으로, 평면 모양으로 굽는 와이어;부하 후 자동 작동장비 구조는 합리적이고 안정적이고 신뢰할 수 있으며, 간단한 조작, 높은 자동화 수준, 운영자는 동시에 여러 기계를 관리 할 수 있습니다.생산 효율을 크게 향상, 하드웨어, 네트워크 케이블 제조업체 및 기타 필요한 특수 장비.
자동 2D 와이어 굽기 기계의 설계 개념 평면 Buckle 또는 헝크의 제조에 전문
자동 2D 와이어 굽기 기계의 설계 개념은 평면 Buckle 또는 매달아 갈고리 제조에 특화된 노동 대신 기계를 사용하는 것입니다.그리고 정렬 메커니즘이나 곰팡이 개척 없이 생산될 수 있습니다.. 제품은 평면 위에 있는 한, 다양한 모양을 형성 할 수 있습니다. 주로 철선, 스테인레스 스틸 철선, 구리 철선,알루미늄 와이어 포밍 (굽기), 평면, 둥근, 육각형, 타원형, 다양한 바늘, 다양한 갈고리 및 다른 원 직경과 다른 곡선 와이어.
|
지능형 굽기 제어 시스템 |

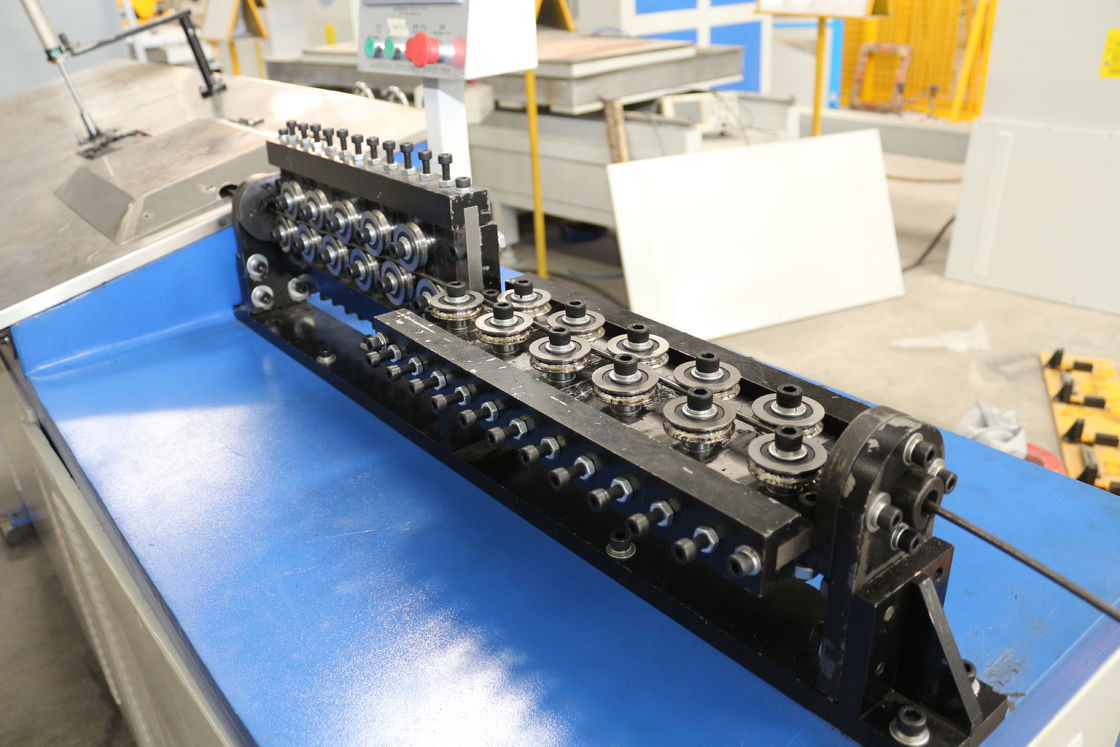

직렬 롤러 |
|
자동 용접 구조 |
자동 밀링 구조 |
자동 2D 와이어 굽기 기계의 매개 변수
|
2D 와이어 굽기 기계의 기술 데이터 |
|||
|
기계 모델 |
2-6 |
3-8 |
5-12 |
|
와이어 지름 범위 |
Φ2.3-6mm 철선 |
Φ4-8mm 철선 |
Φ5-12mm 철선 |
|
입력 전압 |
380V 50Hz/60Hz |
||
|
세르보 모터 전력 |
총 2.6KW |
총 4.5KW |
총 7.5KW |
|
실린더 절단 힘 |
Φ7.0 철선 |
Φ9.0 철선 |
Φ12.0 철선 |
|
오일 압력 범위 |
0.3-0.6Mpa |
0.3-1Mpa |
0.3-1Mpa |
|
수압유 모델 |
46#/68# |
||
|
와이어 범위 |
둥근, 사각형, 평평한 와이어 (모든 재료의 와이어에 적합) |
||
|
유선 공급 유선의 길이가 |
사용자 설정에 따라 |
||
|
데이터 저장 |
50개의 데이터 집합, 300개의 행동 집합 |
||
|
최대 가속도 |
50M/분 |
20M/분 |
11M/분 |
|
최대 굽기 속도 |
300 rpm/min 각±180o |
||
|
굽기 정확도 |
±0.5mm |
||
|
유선 공급 정확성 |
±0.5mm |
±1.0mm |
|

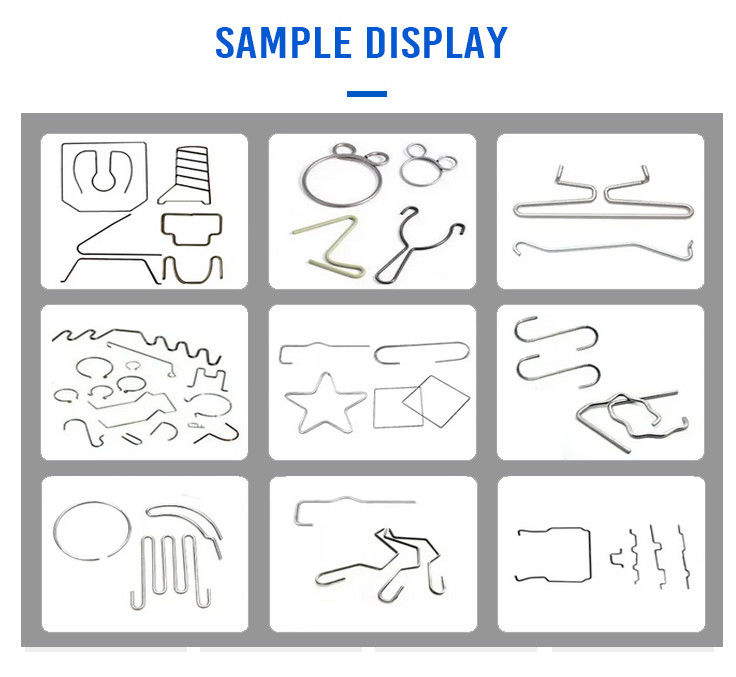

자동 2D 와이어 굽기 기계의 응용 및 샘플 평면 Buckle 또는 헝크의 제조에 전문
