원래 장소:
중국
브랜드 이름:
HWASHI
인증:
CE
모델 번호:
WL-SQ-160Kx4

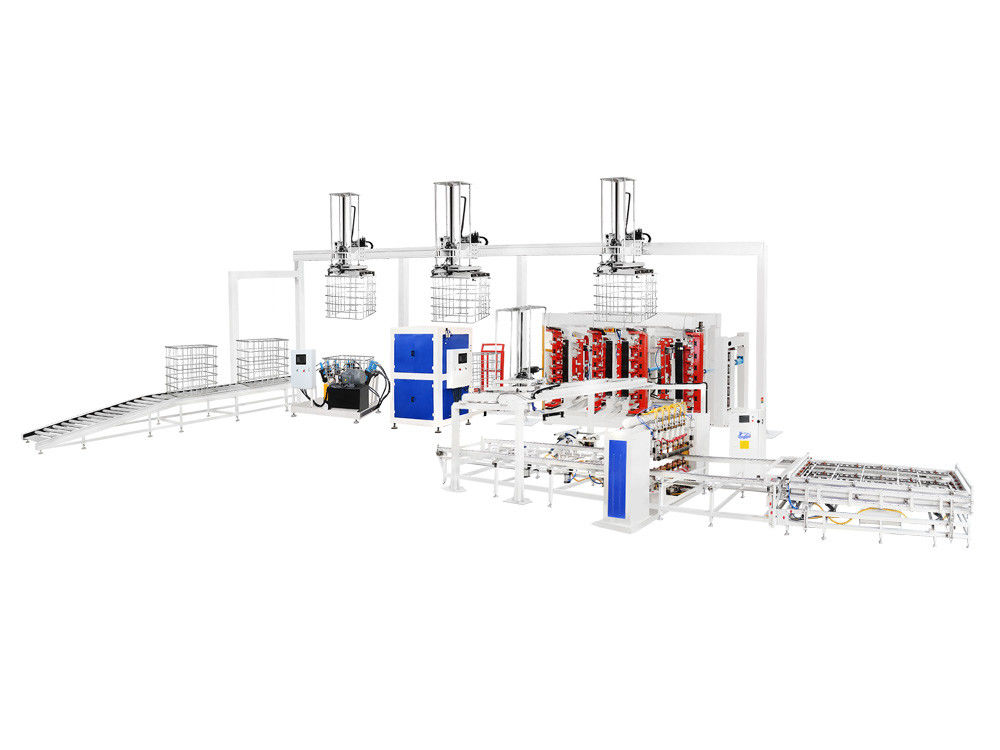

HWASHI 1000L IBC 토트 케이지 용접 라인 IBC 케이지 프레임 생산 라인
IBC 케이지 프레임 생산 라인은 1000 리터 IBC 케이지 프레임의 자동 제조를 위해 특별히 설계되었습니다. 이 포괄적인 생산 라인은 최첨단 기계,파이프 자동 제조 기계 포함, 프레임 자동 용접 기계, 굽기 기계, 클린싱 기계, 펀싱 기계, IBC 내부 탱크 자동 밸브 용접 기계, 자동 누출 검사 기계,그리고 자동 조립 팔레티제 시스템.
IBC 케이지 구조는 20개의 둥근 수직 막대, 지름 18mm, 5개의 수평 막대,1개의 P형 수평 막대, 그리고 두 개의 상단 가로 막대. 생산 과정은 튜브를 평평한 튜브 모양의 망으로 용접하는 것으로 시작되며, 그 후 사각형 프레임으로 형성됩니다. 프레임 가장자리는 확실하게 잠금됩니다.그리고 구멍은 기본 프레임에 연결을 위해 바닥 튜브에 뚫려생산 라인은 전체 프로세스를 실행하기 위해 5~8명의 작업자가 필요할 수 있습니다.
작전 순서는 다음과 같습니다.
튜브 가공:
튜브 가공은 튜브 프레싱 머신을 사용하여 튜브를 용접하고 필요한 길이로 절단하는 것을 포함한다. 다음 단계에는 긴 튜브 압축 및 형성, 짧은 튜브 압축 및 형성,그리고 기본 튜브 압축 및 구부름.
장관 모양 기계 긴 튜브 형성 기계의 샘플
짧은 튜브 형성 기계 짧은 튜브 형성 기계의 샘플
케이지 프레임 처리:
케이지 프레임 처리 단계에는 메시 프레임 용접, 구부리기, 클린싱, 펀싱, 배하,
팔레트 프레임 용접, 팔레트 프레임 배하, 베이스 패널의 부하 및 케이지와 팔레트 프레임에 대한 수동 나사 고정.

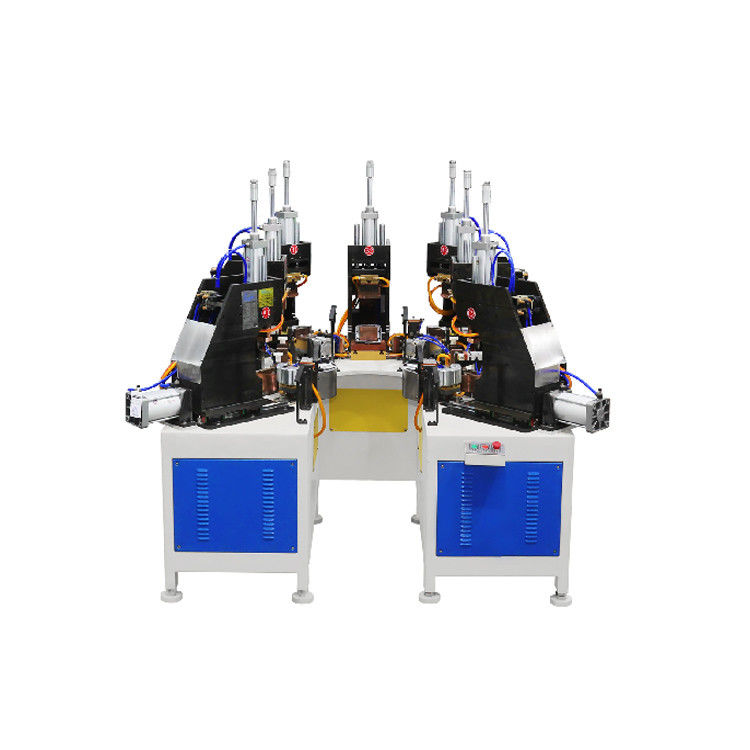

| 6 머리 IBC 프레임 자동 용접 기계 용접 전력은 4 세트 MF DC 전원으로 설계되었습니다. 그것은 한 번에 6 점 용접을 할 수 있습니다. 이중 계층 고정식 공급 장치.다른 장착 장치에 물질을 부착 할 수 있습니다.. |
평면 튜브 메시 및 단단한 용접 품질 용접 기계는 튜브를 평면 망 형태로 용접합니다. 단단하고 강한 용접 품질. 용접 과정을 완료하는 데 약 60초가 걸릴 것입니다. |

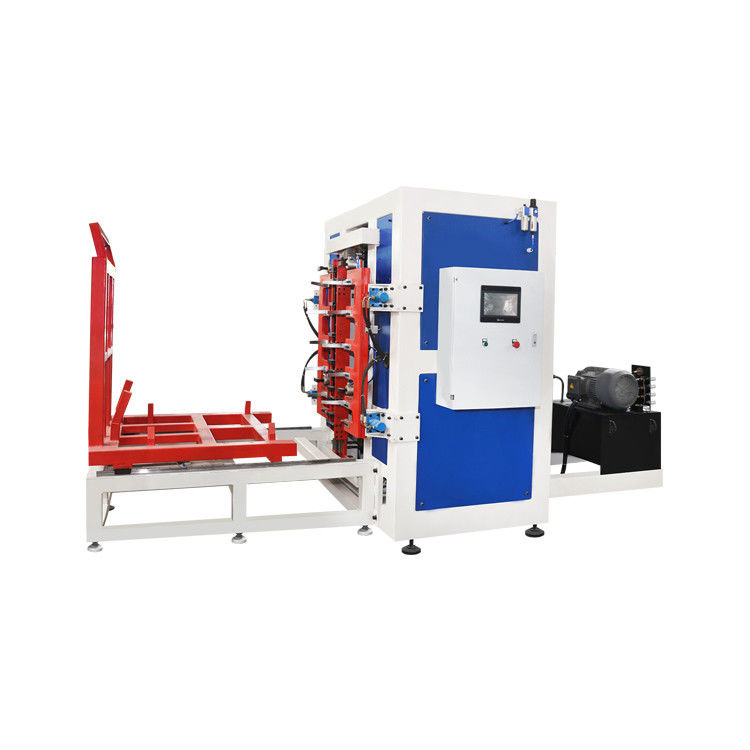

| 수직 이중 스테이션 IBC 프레임 굽기 기계 IBC 케이지 프레임 이중 스테이션 굽기 기계는 높은 굽기 정밀도, 안정적인 작동 및 높은 효율성을 보장하기 위해 전체로 처리됩니다. |
평평 한 망 을 정사각형 으로 구부리 굽기 기계는 평면 망을 정사각형 프레임으로 굽습니다. 굽기 과정을 완료하는 데 약 20 ~ 25 초가 걸릴 것입니다.
|

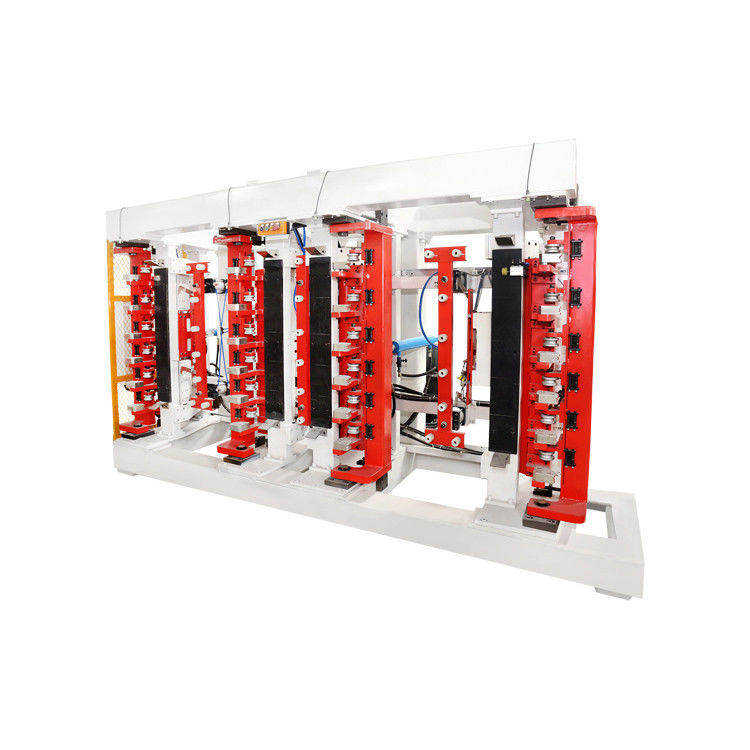

| IBC 케이지 프레임 잠금 기계 IBC 케이지 프레임 잠금 기계는 전체로 처리되며, 높은 삽입 정밀도, 큰 잠금 속도, 안정적이고 효율적인 작동. |
잠금 효율성 및 품질
|
| IBC 케이지 프레임 홀 제작 및 펀칭 기계 IBC 케이지 프레임 구멍 제작 및 펀싱 기계는 프레임에 구멍을 형성하는 데 사용됩니다. 따라서 전체 프레임이 기본 프레임에 고정 될 수 있습니다. |
구멍 만드는 효율성 과 품질 구멍 만들고 뚫는 기계는 수압력을 사용합니다. 전체 프로세스를 완료하는 데 약 25-30초가 걸릴 것입니다. |

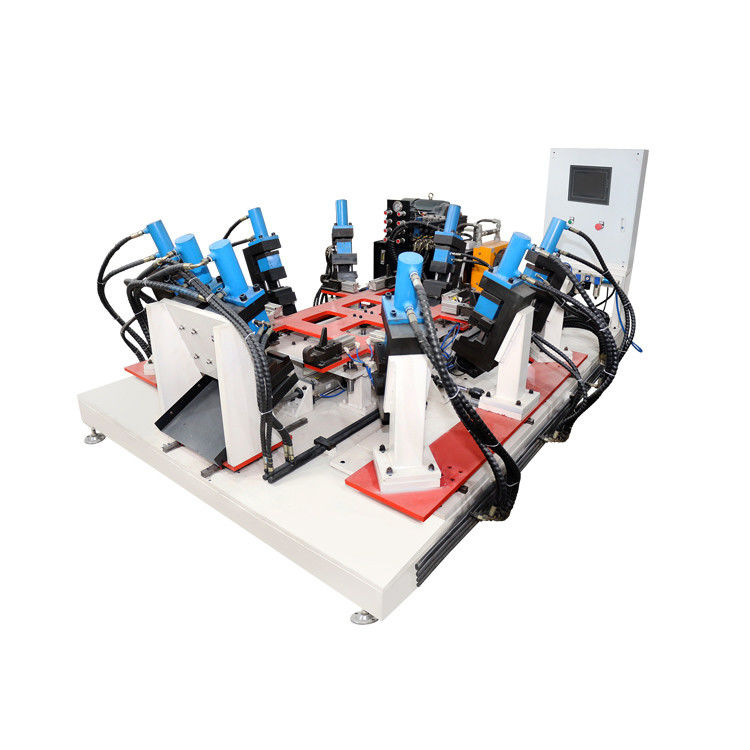

| IBC 케이지 베이스 프레임 용접 기계 기본 프레임 용접 기계 설계는 기본 프레임 용접을 완료하기 위해 수평 구조와 7 개의 용접 머리를 채택합니다. 운영자는 제품을 부하하고 부하 할 필요가 있습니다.기계는 자동으로 용접을 할 것입니다. |
기본 프레임의 최종 제품 우리는 귀하의 요구에 따라 기본 프레임 용접 기계에 대한 자동 로딩 및 용납 장치를 추가 할 수 있습니다. 용접 효율은 약 15-20 초 / PC입니다. |
IBC TOTE 탐지 라인:
탐지 과정으로 이동하면 컨테이너와 케이지의 조립은 컨테이너 전달, 밸브 용접,
누출 테스트, 컨테이너와 케이지의 조립, 수동 당기 막대기 설치, IBC 토그의 최종 쌓기.
생산 라인의 효율은 각 케이지당 50~125초입니다.

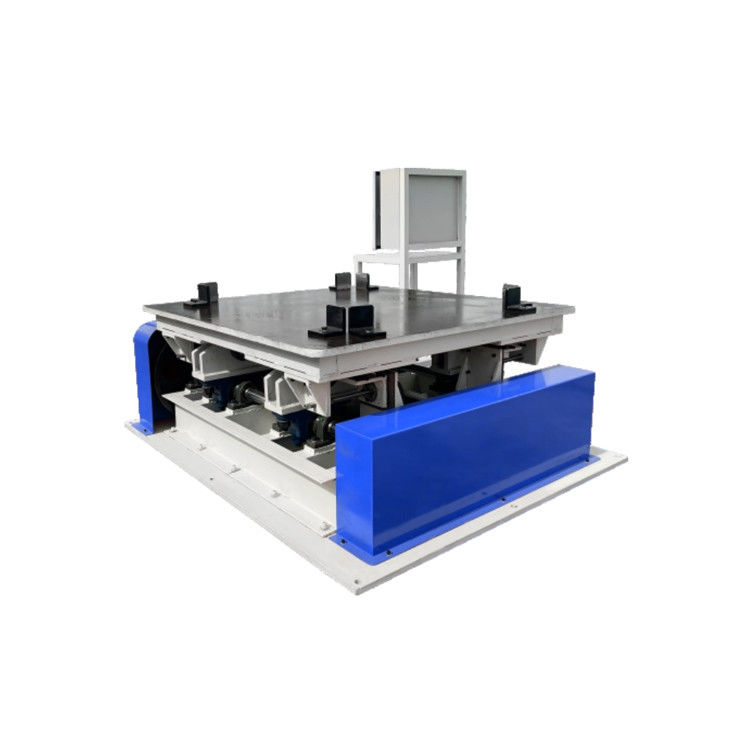

IBC 탱크 누출 테스트 기계진동 테스트 기계
귀하의 특정 필요에 맞춘 맞춤형 솔루션을 위해 제품 도면과 생산 용량 요구 사항을 제공하도록 초대합니다.당신의 선호도가 원형 튜브 프레임 또는 정사각형 튜브 프레임에 대한 경우24시간 이내에, 여러분의 용량과 예산의 제약에 따라 필요한 기계의 정확한 수를 계산합니다.우리는 상세한 제품 기술 솔루션과 요금을 제공하기로 약속합니다..
우리의 존경받는 생산 라인은 인도, 러시아, 터키, 브라질, 칠레 등 해외에 성공적인 수출을 통해 세계적인 인정을 받았습니다.추가 정보가 필요하거나 특정 문의가 있다면, 우리의 팀에 연락하는 것을 자유자재로 느끼십시오, 우리는 당신의 제조 목표를 달성하는 데 당신을 도울 수 있습니다.
